——GibbsCAM与通用CAM软件后置系统比较

GibbsCAM作为专业针对复合加工机床的CAM解决方案,其特有的后置处理系统也特别针对复合加工机床而定,其专业性及体现在 GibbsCAM软件内的界面配置和后置处理系统紧密联系。而通用CAM软件的后置处理系统主要针对单纯的铣或车加工。

下面就对GibbsCAM的界面中针对复合加工的独特设计简要介绍如下:

1、机床定义文件:在GibbsCAM中,工作的开始就是选择此工作所应用的机床。GibbsCAM通过机床定义文件(MDD)让后续的编程环境知道需要开放那些功能,如是否有上下刀塔的选择,上刀塔是带B轴和自动换刀刀库结构还是12把刀的刀盘结构等;机床定义选择见图1。

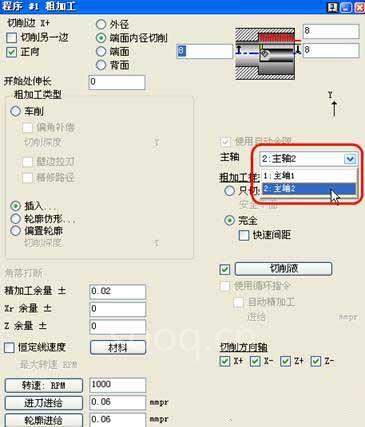

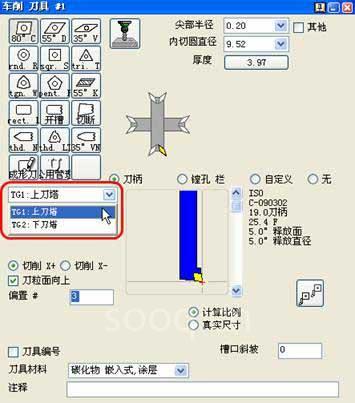

2、比如选择Hard TT65 with Fanuc Any VMM[2T2S-YC],这是哈挺TT65双刀塔双主轴机床,包含Y轴和C轴铣削功能。则在GibbsCAM里建立刀具时,则有上下刀塔和在对应刀塔的位置选项(见图2),同时,在编程过程中,也就有当前编程是针对主轴 1(或称主轴)还是主轴2(或称副轴)的选项

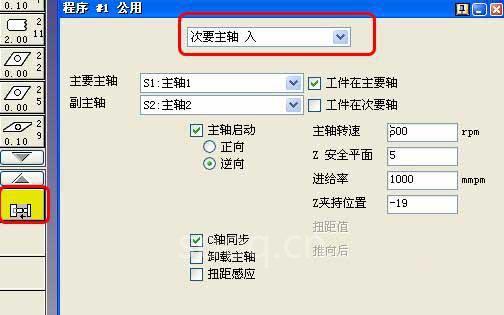

3、在加工编程阶段,作为专业的复合加工解决方案,GibbsCAM除了提供各种车削和铣削编程工艺(通用CAM基本仅提供这些功能)外,还提供复合加工机床具备的各种辅助动作编程,如尾座控制,进料和卸料控制,固定支架控制,主轴2对接主轴1等。

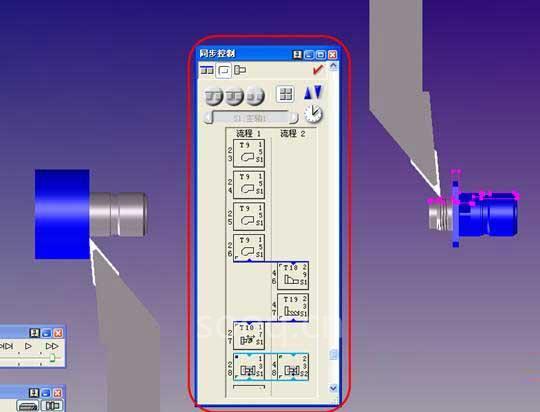

4、针对复合加工机床,应用CAM软件,除了编制出加工程序外,针对特定机床(如双通道机床),还可能需要定义同步操作,以避免多运动部件之间的干涉。GibbsCAM创新性的图形化同步管理器就是这个问题的完美解决方案。如图8所示。GibbsCAM中编制的任何切削动作操作和辅助动作操作,均可在同步管理器中对不同通道之间的操作进行同步定义,使之达到简洁和高效的目的。

5、从上面几点,基本表述了GibbsCAM作为专业的复合加工机床CAM解决方案和通用CAM解决方案的区别,而后置处理就是对软件编程环境各种配置的直接响应。所以,可以这么说,软件配置的专业性带来了后置处理的灵活性。在这一点上,通用CAM解决方案难以达到复杂的复合加工机床的编程需求。
