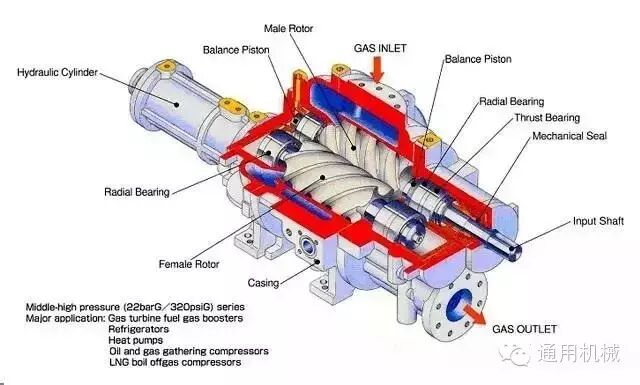

双螺杆压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。

双螺杆式压缩机的原理是通过两根啮合的金属螺杆，将气体导入一个越来越狭小的密闭空间，透过压缩原有气体所散布的空间体积而使内部压力上升，将机械能转换为压力能。

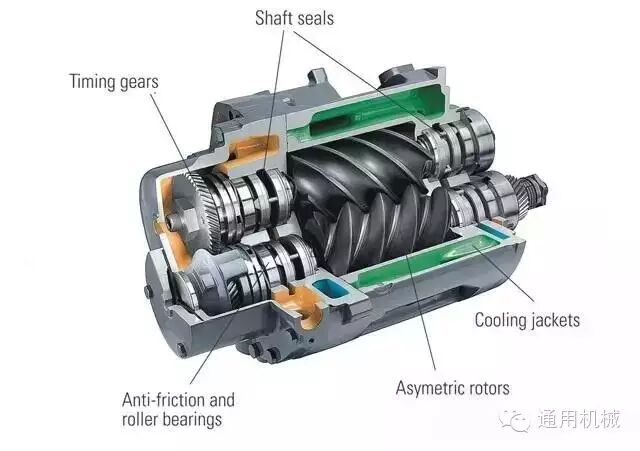

图为MAN的大型螺杆空压机，MAN空压机的转子直径涵盖102mm到816mm的范围，是市场上跨度最广的。德国工业巨头MAN集团，MAN旗下有三大业务领域：汽车、发动机和涡轮机，这三个业务领域都处于全球领先地位。

图为MAN的大型螺杆空压机，MAN空压机的转子直径涵盖102mm到816mm的范围，是市场上跨度最广的。德国工业巨头MAN集团，MAN旗下有三大业务领域：汽车、发动机和涡轮机，这三个业务领域都处于全球领先地位。

图为螺杆空压机的结构爆炸图

螺杆式空压机的主要部件为螺杆机头、油气分离桶。转子根据齿的形状是凸还是凹，又分阳阴或公母。

螺杆式制冷压缩机的运转过程从吸气过程开始，然后气体在密封的基元容积中被压缩，最后由排气孔口排出。

阴、阳转子和机体之间形成的呈"V"字型的一对齿间容积(基元容积)的大小，随转子的旋转而变化，同时，其空间位置也不断移动。

气过程：转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，齿间容积封闭，吸气过程结束。值得注意的是，此时阳和阴转子的齿间容积彼此并不连通。

压缩过程：转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩;经某一转角后，阴、阳转子齿间容积连通，形成"V"字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。

排气过程：由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。

图为模拟双螺杆压缩机工作过程
