HUANG

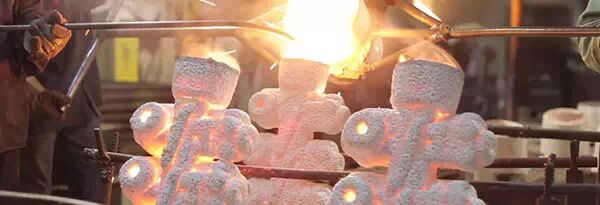

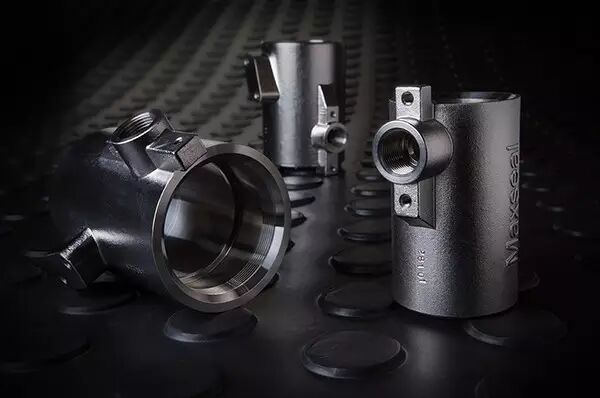

本期要说的工艺是：失蜡铸造（又称失蜡法），是一种少切削或无切削的精密铸造工艺。其应用非常广泛，它不仅适用于各种类型、各种合金的精密铸造，而且生产出的铸件尺寸精度、表面质量比其它精密铸造方法要高，甚至其它精密铸造方法难于铸得的复杂、耐高温、不易于加工的铸件，均可采用失蜡铸造。

工艺成本：模具费用（低-中），单件费用（中-高），人工费（极高）

典型产品：使用范围极广，如建筑结构，消费电子产品，航空航天，珠宝，城市雕塑等

产量适合：适合中-大批量生产

质量：成型表面精度极高，尤其适合具有复杂形状的金属件成型

速度：周期很长（24小时)

适用材料

不仅适合所有黑色金属和有色合金，而且还可以用于超合金等传统铸造无可奈何的材料。最常用的材料为：低合金钢、不锈钢、铝、钛、锌、铜、镍合金和贵金属。

设计考虑因素

零件壁厚由所用合金材料决定

1.铝合金和锌合金零件壁厚应控制在1.5mm-3mm之间（0.079-0.118in）

2.钢和铜合金零件壁厚应大于3mm（0.118in)

3.失蜡铸造弥补了传统铸造的空缺，允许零件出现内切和变化的壁厚等复杂形态

工艺过程详解视频（时长 01:00）

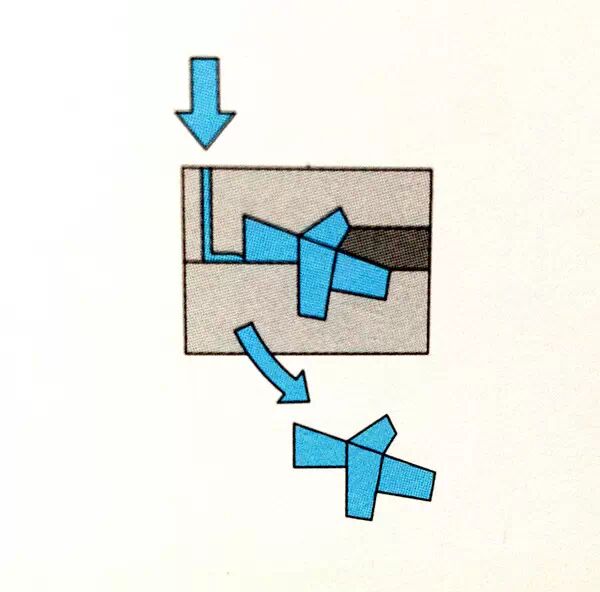

步骤1：将熔化的液态蜡注入到事先准备好的金属模具中（一般用铝制模具），冷却凝固后形成多个蜡制部件

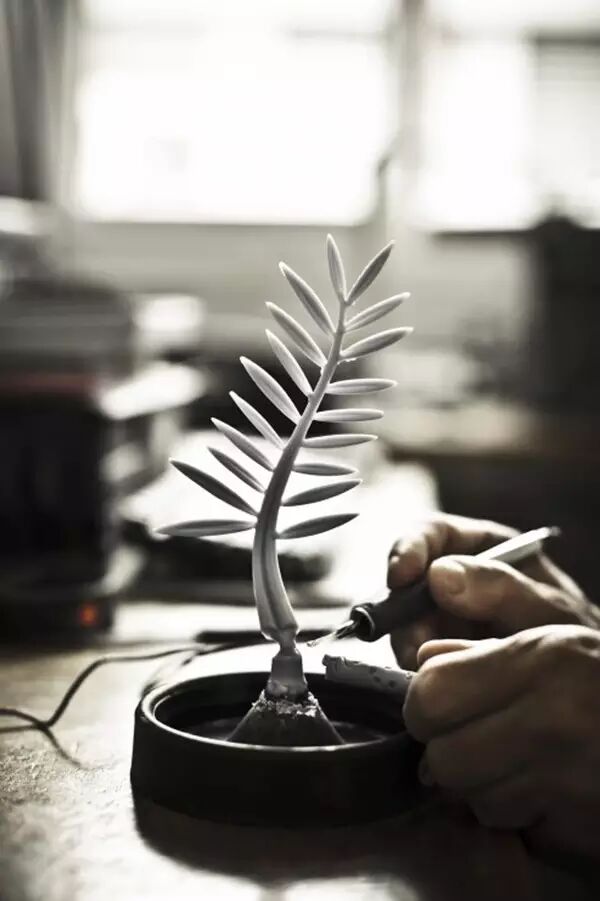

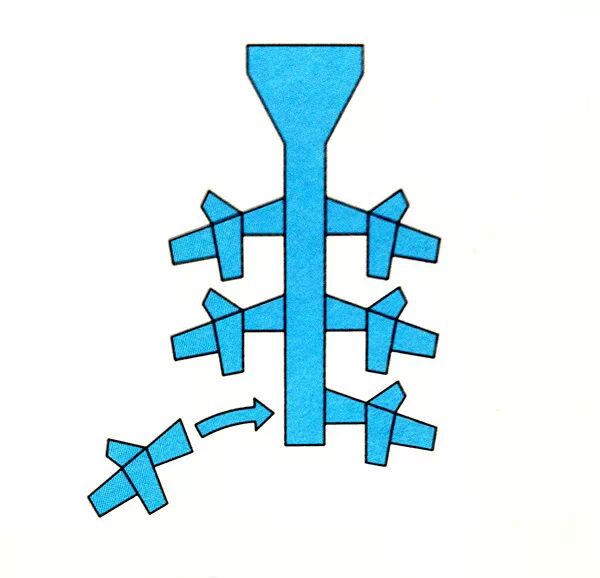

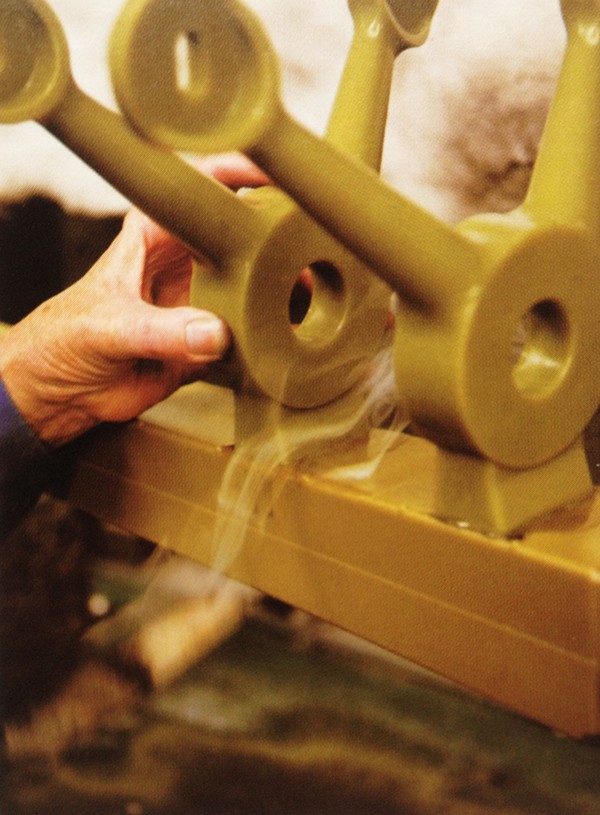

步骤2：利用蜡熔点低的特点，将单个蜡制部件组合连接成一个树状结构

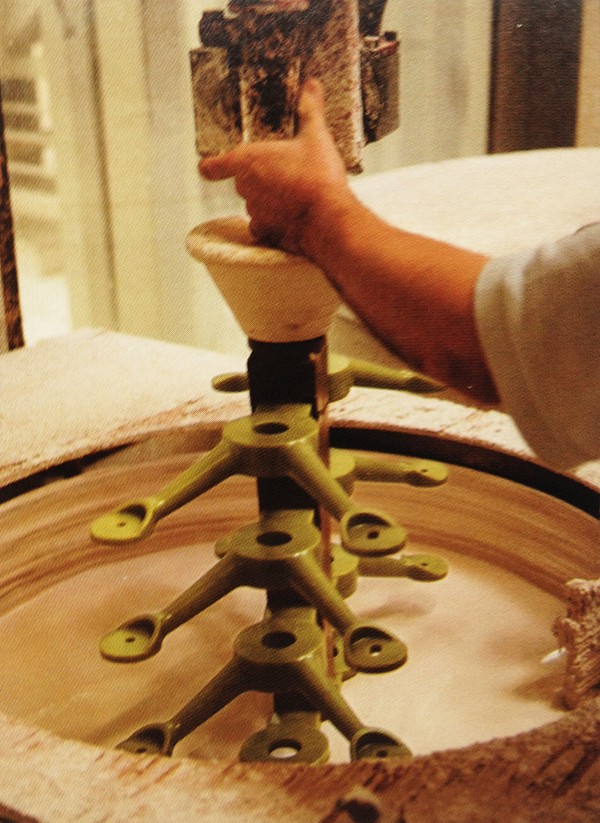

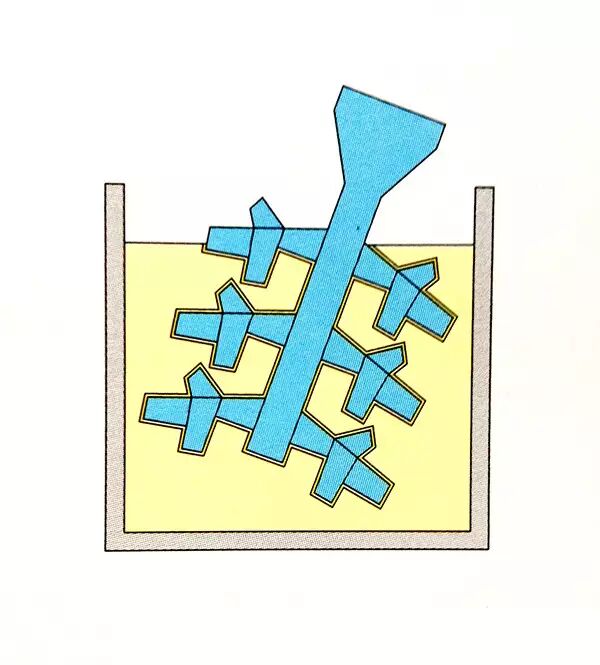

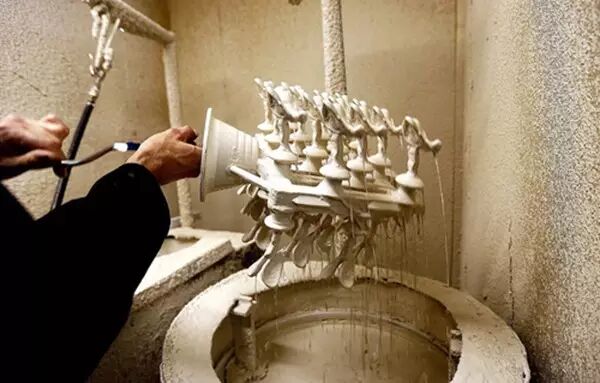

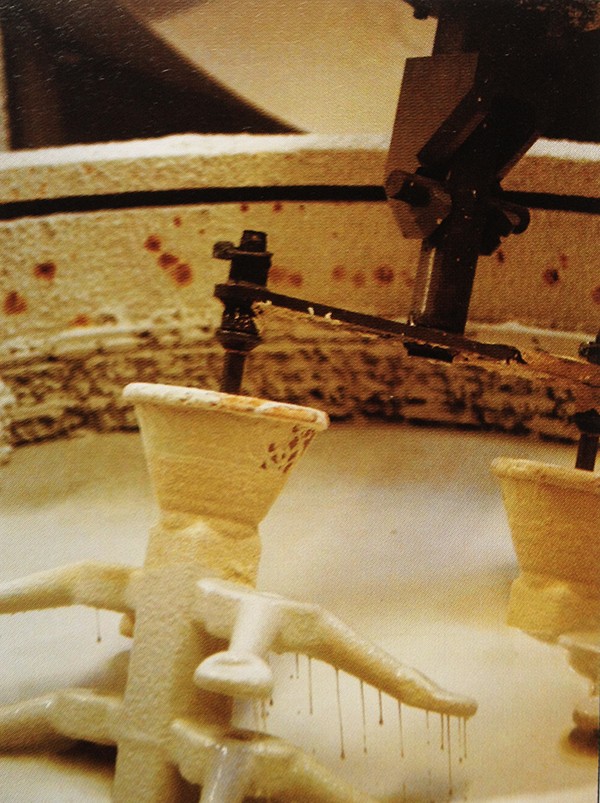

步骤3：将组合好的蜡制树状结构浸泡在陶瓷浆料中

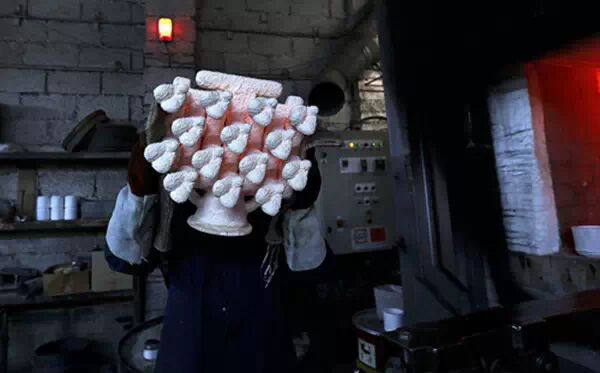

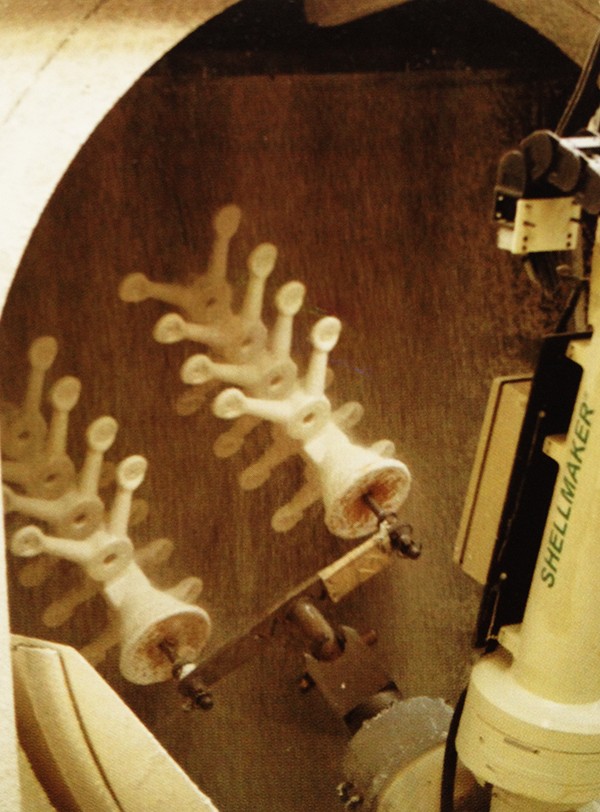

步骤4：在陶瓷表面喷上耐高温防火粒子

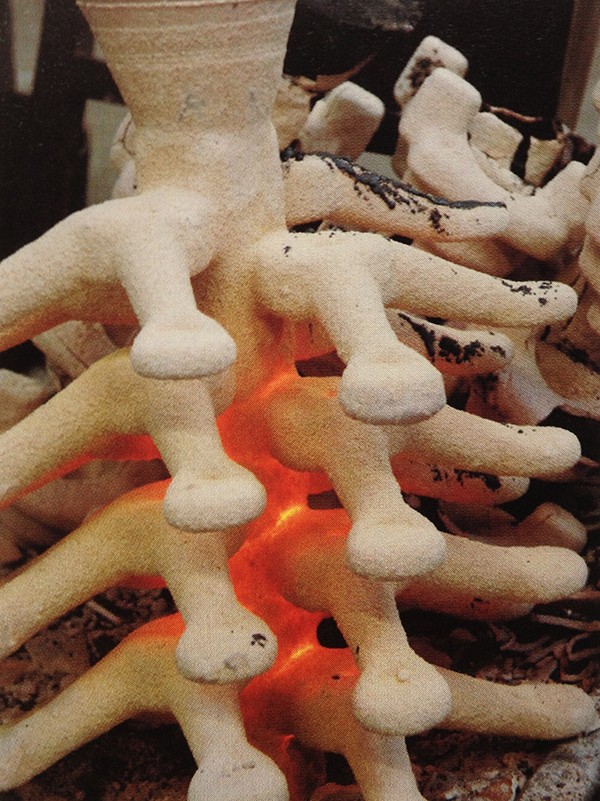

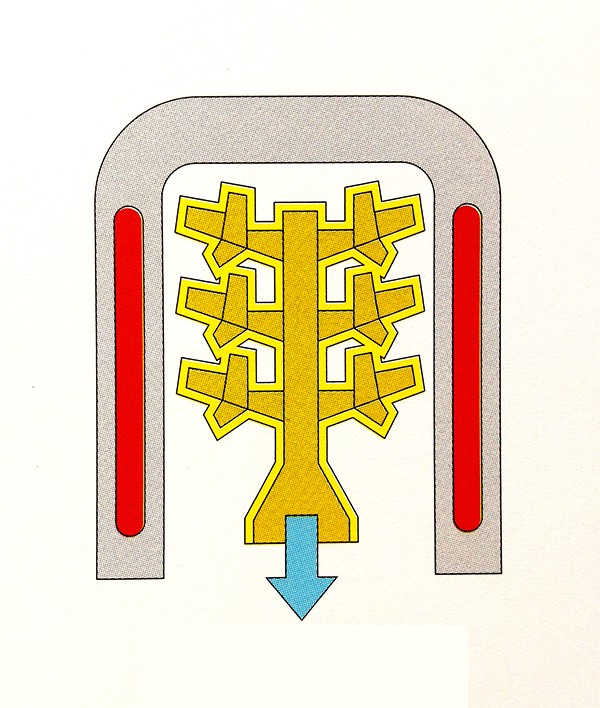

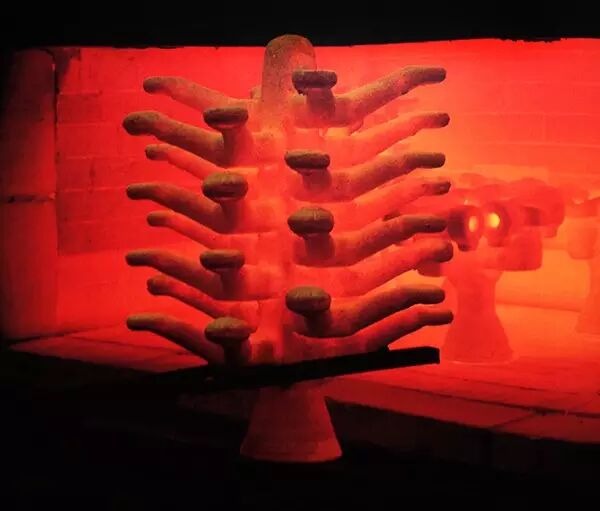

步骤5：在500°-1095°的高温烤箱中，内部的蜡将熔化并且流失殆尽，形成一个空心的陶瓷树状结构

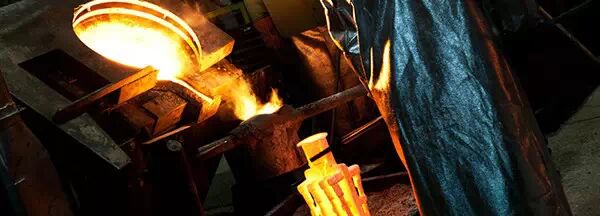

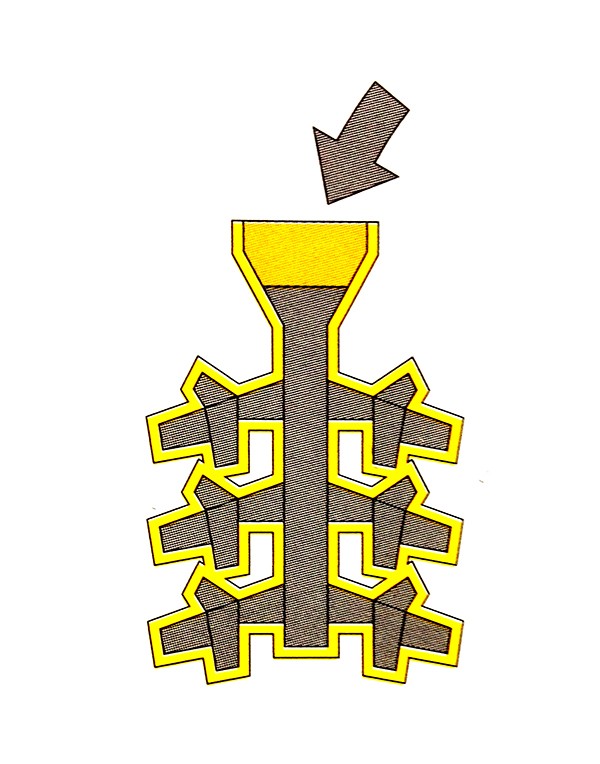

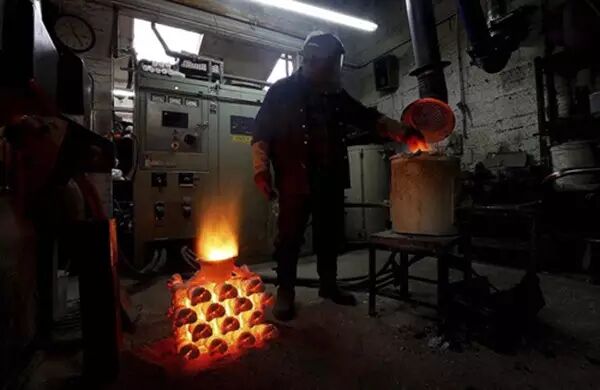

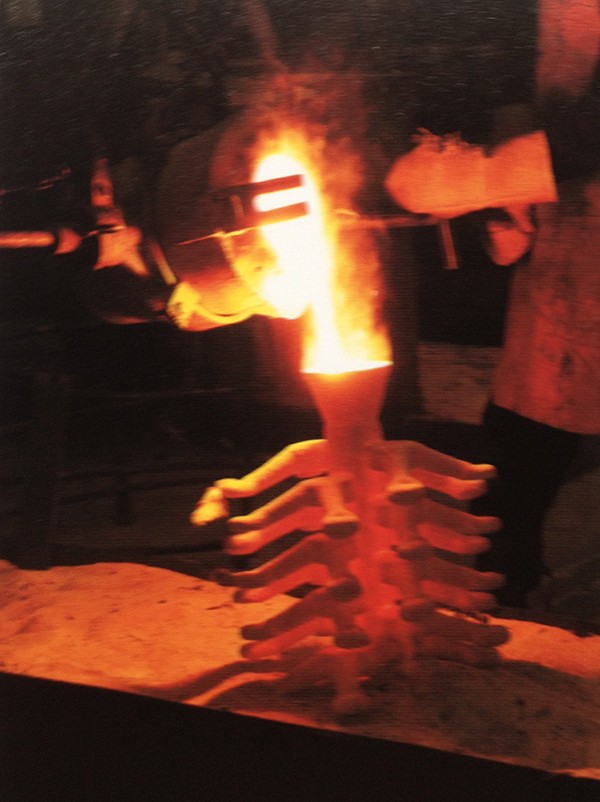

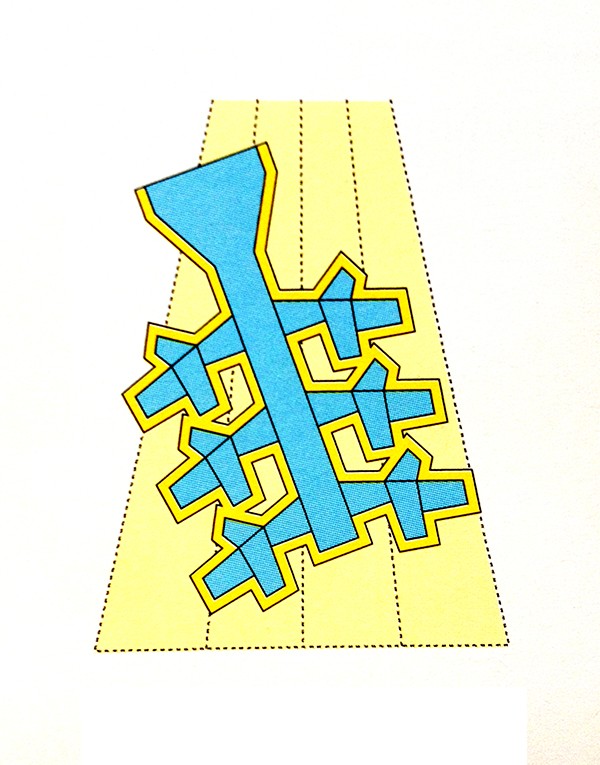

步骤6：将熔化的液态金属（灰色部分）注入，并且填满陶瓷的空心腔体内

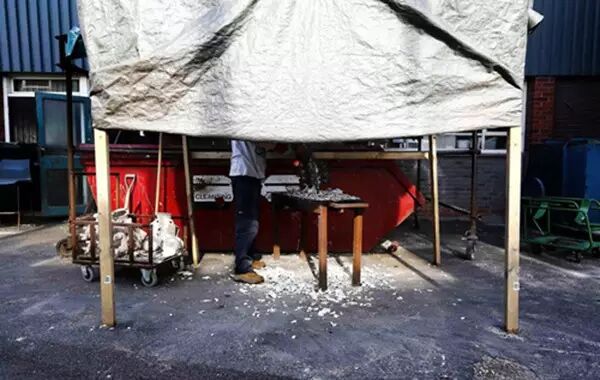

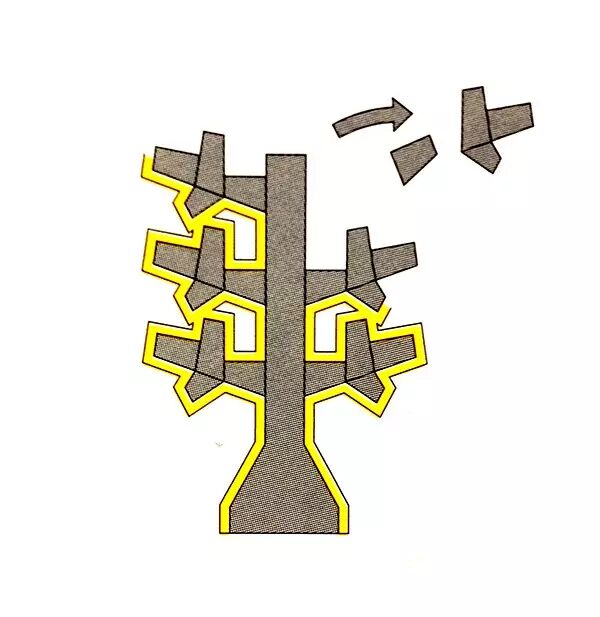

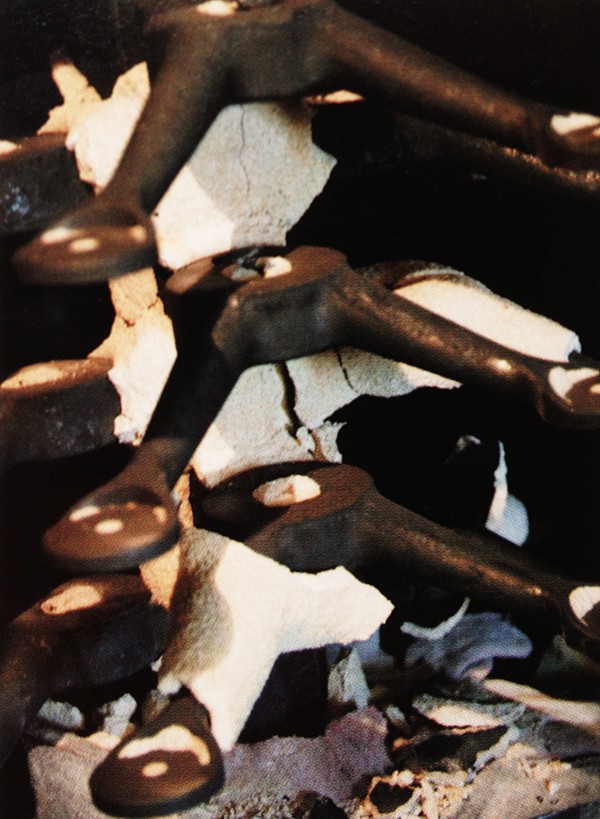

步骤7：等待腔体内的液态金属完全冷却固化后，将外表面的陶瓷硬壳敲碎，最后将单个金属零件从树状结构中切割分离

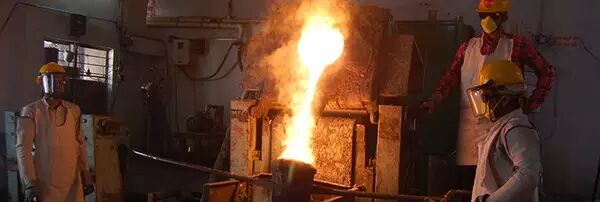

工艺现场实拍视频（时长 01:23）

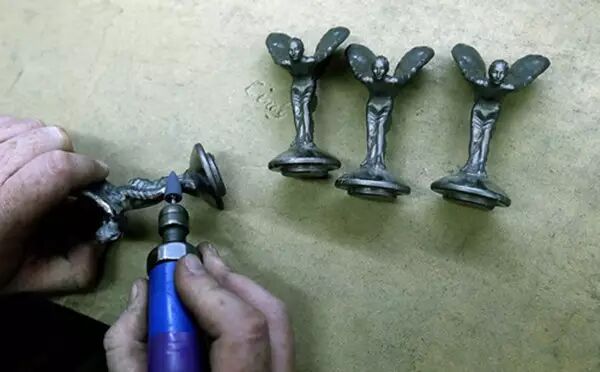

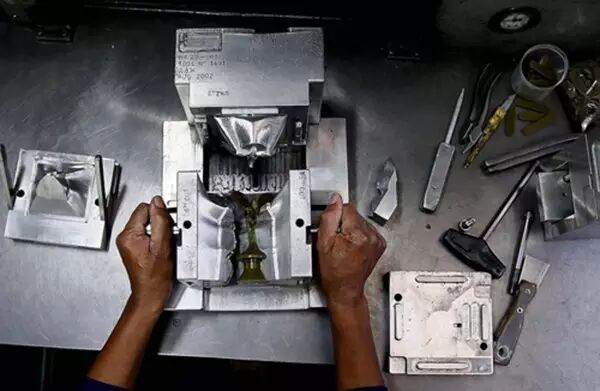

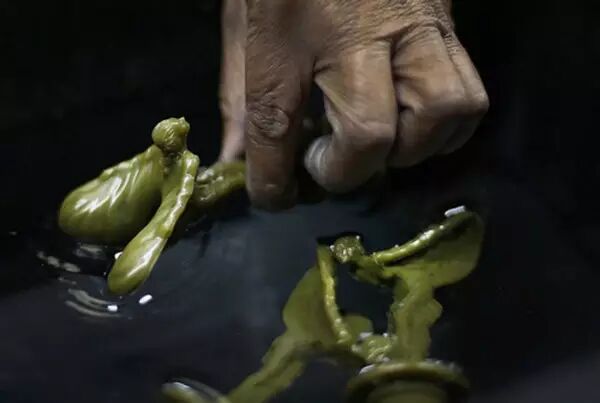

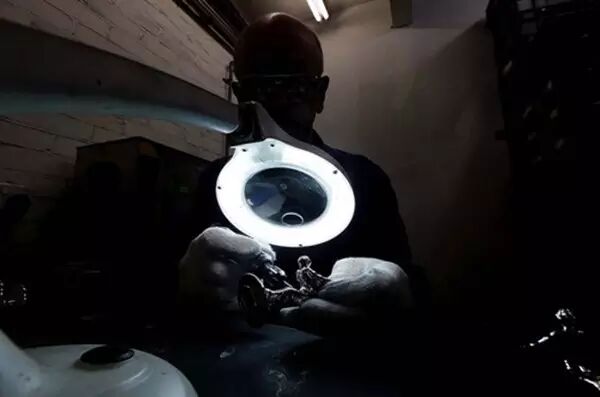

实例1：劳斯莱斯飞翼天使的制作视频（时长 02:45）

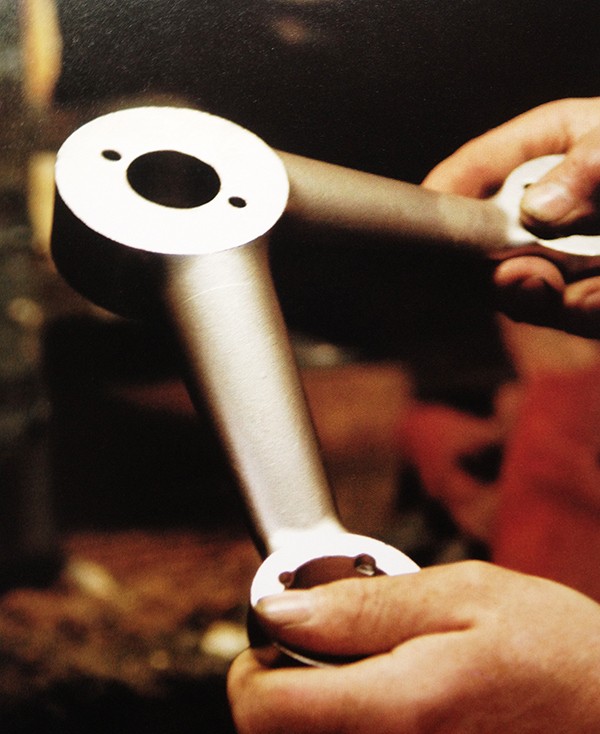

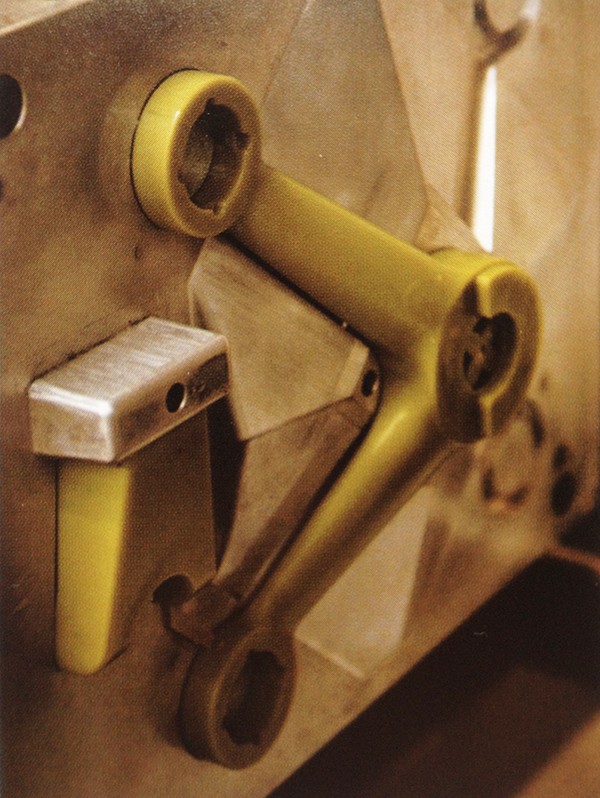

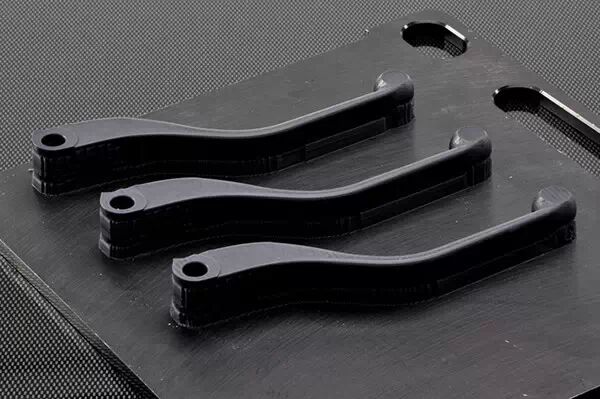

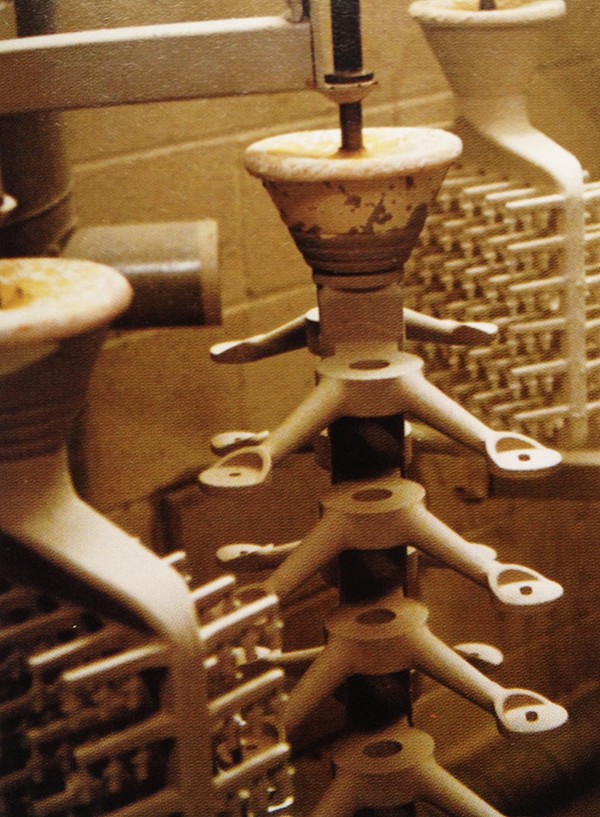

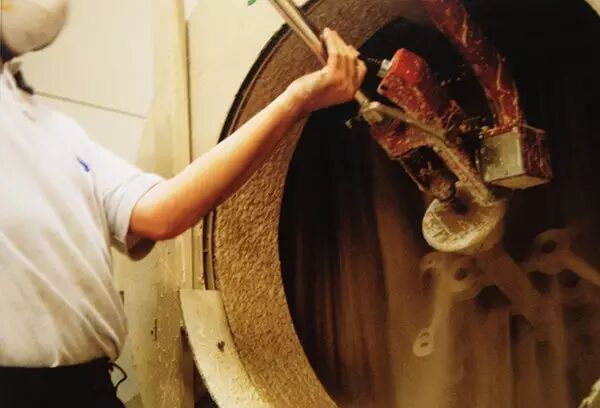

实例2：窗户支撑件的制造过程

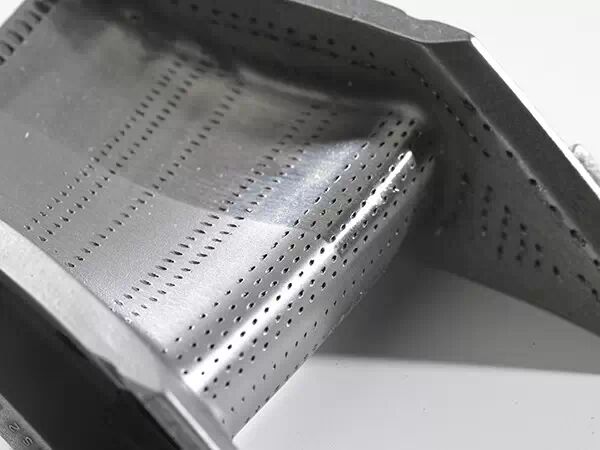

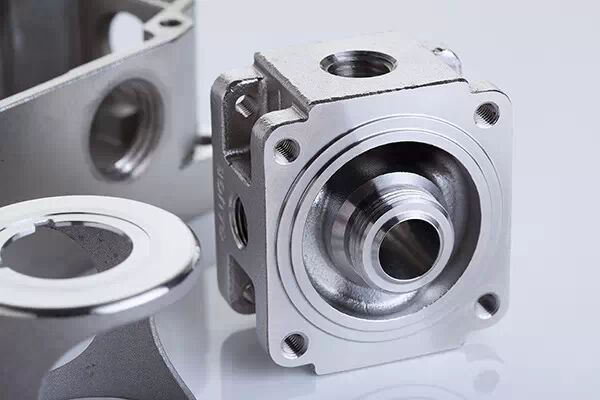

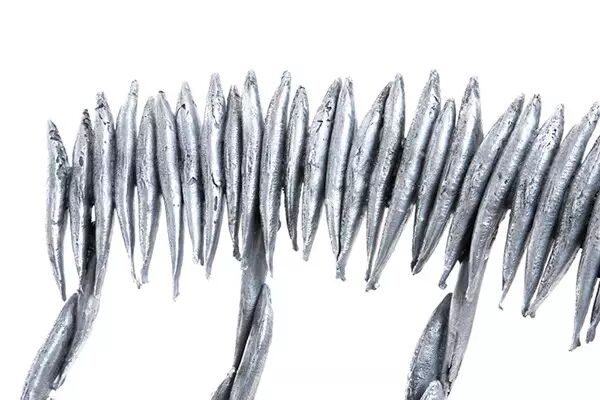

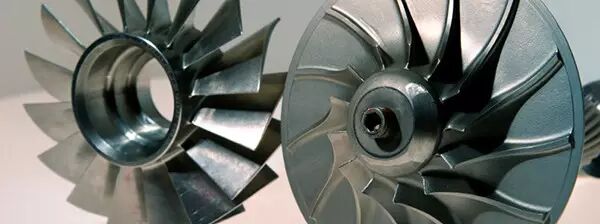

实例3：其他失蜡铸造金属产品
