            3 阻尼台测量

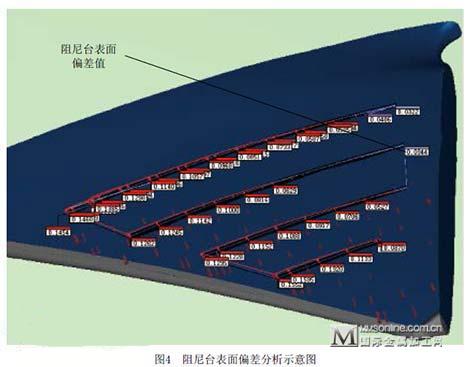

　　该叶片阻尼台上下表面由三维空间曲面组成，阻尼台毗邻面以及长边、短边空间角度错综复杂。在测量阻尼台上下表面轮廓度时，采用扫描曲面的方式进行测量，将实测值有数模进行对比，并直接将结论显示在数模中，便于叶片的返修，阻尼台表面偏差分析见图4。

　　

　　阻尼台长边、短边是圆弧形，在首次测量时直接在数模中找出最高点作为理论值对叶片阻尼台长、短边进行测量并与数模进行比对分析，但是在后期测量过程中发现，由于叶片的加工误差，如果只采1点并不能保证每次都能采到阻尼台长、短边的最高点，该部位为圆弧型，测量点稍微差一点，测量结论就会相差很多。最后经过反复实践发现，如果将坐标系旋转到与阻尼台长、短边平行的方向并进行扫描，在扫描点中找出最大值，用这种方法测量能准确的反映叶片的真实加工质量。

　　对阻尼台扫描找高点如图5所示。叶片阻尼台毗邻面是一个由三次角度旋转形成的空间三维平面，阻尼台在叶片装配时起到环形支撑作用，当叶片组装在一起时，每个叶片阻尼台相互连接，相互支撑，发动机工作时，叶片高速运转，阻尼台减少叶片振动，作为装配尺寸，阻尼台毗邻面的尺寸要求非常严，在测量时，必须将该面旋转到设计图要求测量的方向，并要准确计算测量点的矢量，否则在测量时，探针的半径补偿会不准确，导致测量错误，为了准确测量阻尼台毗邻面的尺寸，先将坐标系沿Z轴方向旋转，再沿Y轴方向旋转，当坐标系X轴旋转到与阻尼台毗邻面法线方向一致时，可以沿坐标系X方向采点。如果有数模，只需要将叶片测量坐标系与数模坐标系保持一致，通过数模查找点的矢量，直接测量数模直接比对，避免三维旋转坐标系，测量精度和测量效率都很高。

4 叶片振动问题解决

　　由于该叶片很长，但是厚度很薄，装夹的时候只是在榫头进行固定，叶身向上是自由状态的，所以随着扫描高度的增加，叶片刚性减弱，叶片与测针之间发生共振现象，影响扫描的正常进行。测针振动状态下测量的曲线如图6所示。

　研究振动产生的原因发现，振动是一种特殊形式的运动，在这种运动过程中，机械系统将围绕其平衡位置往复运动，从运动学的观点看，机械振动是指机械系统的位移、速度、加速度在某值附近随时间的变化规律，机械系统之所以会产生振动是因为它本身具有质量和弹性，阻尼则使振动受到拟制，所以减少振动一方面要减少测针对叶片的接触力，另一方面要增加阻尼，消耗能量。

　　在尝试了许多方法后，决定用加橡皮泥的方法增加阻尼，消耗能量，减少振动，测量叶盆时在叶背贴橡皮泥，在测量叶背时在叶盆贴橡皮泥，这种方法彻底解决了叶片的共振现象。叶片第一次贴橡皮泥部位如图7所示。
