第二章设置绘图环境及设置绘图单位

可以设置长度单位、角度单位、精度以及坐标方向等选项，默认情况下采用逆时针方式为正方向。

调用设置图形单位的方法如下：

Ø 【应用程序】按钮 |【图形实用工具】|【单位】；

Ø 命令行：units↙（回车）。

设置绘图区域

Ø 设置图形区域

设置图形界限是将所绘制的图形布置在这个区域之内。图形界限可以根据实际情况随时进行调整，在AutoCAD中，图形界限的设置不受限制，所绘制图形的大小也不受图纸大小的限制。

调用设置图形界限的方法如下。

Ø 命令行：limits↙（回车）。

将设置好的图形保存为样板图

Ø 将图形保存为样板图

【应用程序】按钮 |【另存为】|【 AutoCAD图形样板】；在弹出【图形另存为】对话框中，输入样板文件名。

Ø 使用样板图新建图形

单击【标准】工具栏上的【新建】按钮，弹出【选择样板】对话框，选择样板文件，单击【打开】按钮。

理解AutoCAD使用的坐标概念

Ø 笛卡儿（直角）坐标系和极坐标系

Ø 世界坐标系和用户坐标系

系统初始设置的坐标系为世界坐标系（WCS），坐标原点位于屏幕绘图窗口的左下角，固定不变。用户可以使用UCS命令创建用户坐标系以适应绘图需要。

Ø 绝对坐标和相对坐标

绝对直角坐标（30，50）；绝对极坐标（4<135）

相对直角坐标（@30，50）；相对极坐标（@4<135）

输入坐标的方式

Ø 命令提示窗口输入绝对或相对坐标

Ø 鼠标直接拾取绘图区域点

Ø 直接距离输入（配合极轴、追踪和正交工具使用）

Ø 动态输入

笛卡儿（直角）坐标系

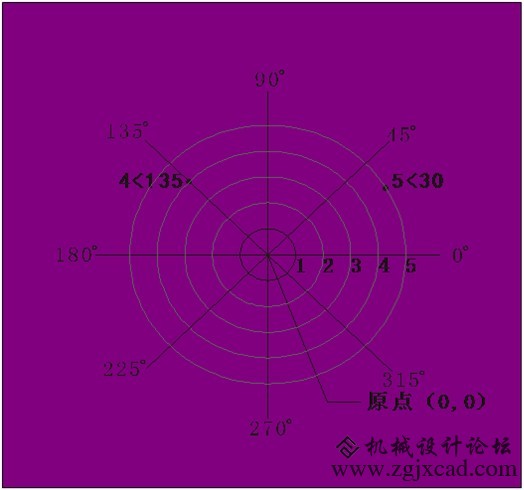

极坐标系
