某型号手机的实体造型，机体和显示屏的造型难度较大。机体表面为光顺性、连续性要求较高的自由曲面，其截面线是复杂的自由曲线。其主要造型思路是，先用拉伸创建实体模型，然后创建草图，用拉伸和扫描命令创建曲面，用修剪体命令，用曲面修整实体的上下面，得到机体，再用倒圆命令修整机体的外形轮廓。

---

　　1. 实体造型

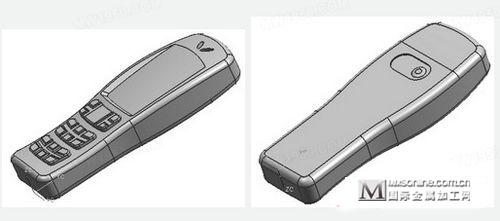

　　如图1所示是某型号手机的实体造型，机体和显示屏的造型难度较大。机体表面为光顺性、连续性要求较高的自由曲面，其截面线是复杂的自由曲线。其主要造型思路是，先用拉伸创建实体模型，然后创建草图，用拉伸和扫描命令创建曲面，用修剪体命令，用曲面修整实体的上下面，得到机体，再用倒圆命令修整机体的外形轮廓。显示屏是从曲面凹下的部分，先要创建草图，再通过偏置、投影和通过曲线命令，最后通过拔模拉伸得到。按键、听筒和摄像头的创建较为简单，创建草图，通过拉伸和布尔操作创建。

图  1

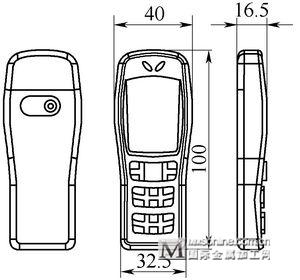

　　（1）机体的创建  机体的造型是手机整体造型的关键部分，其设计要求较高，曲面特征也较复杂。用所作草图拉伸创建实体模型，如图2所示。创建修整外形轮廓的第一个草图，拉伸草图得到如图3所示片体。

图2                              图3  草图1和片体

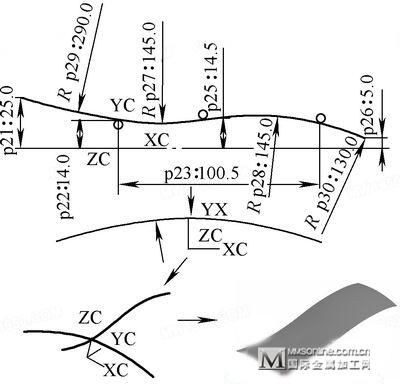

　　创建修整外形轮廓的第二草图，用扫描命令得到曲面（见图4）。边线1、2倒圆，再用修剪体命令，用曲面和片体修整实体的上下面，得到机体，如图5所示。

图4  草图2和曲面

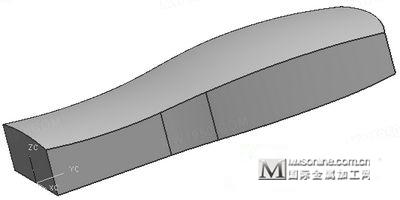

图5  机体模型

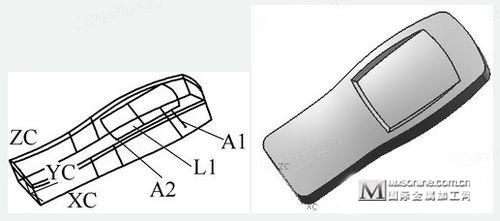

　　（2）显示屏的创建  创建草图，如图6所示，偏置上表面，用投影命令，将将A1沿+ZC方向投影到实体的上表面，A2和L1沿+ZC方向投影到偏置后的曲面上，如图7所示。

图6  机体模型

　　选择投影后的三条曲线，选择通过曲线命令创建曲面，拉伸刚才创建的曲面，从上盖实体上减去刚才创建的实体，将得到的实体的三条边沿+ZC做拔模，如图8所示。

图7                              图8  创建显示屏

　　（3）按键和听筒的创建  创建草图，对草图进行拉伸、求布尔差运算和变换最后与手机主体求布尔并运算，对实体边线进行倒圆，得到手机的表面模型，如图9所示。

图9 表面模型   　            　图10  摄像头模型

　　（4）摄像头的创建  创建键槽和凸垫，并对凸垫倒圆，得到手机摄像头的模型，如图10所示。
