YANGHUIMIN

    一、中国模具企业机遇与挑战并存

1．模具企业面临机遇

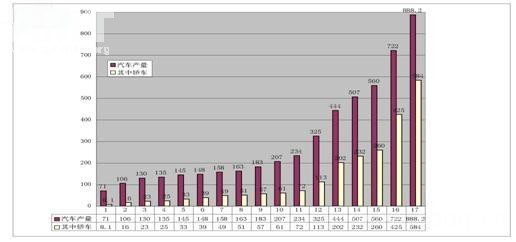

　　中国汽车市场从1999年开始已进入成长发展期。由1999年的183.2万辆，快速成长为2007年888.2万辆； 2008年可能突破1000万辆；9年来平均年增长率为21.8%。中国汽车市场将有40年以上的成长和发展期。5年后中国汽车产量将超过美国和日本，13年后中国汽车市场将超过美国，中国汽车保有量由目前的约5000万辆，到2030年代中后期将接近或超过美国汽车保有量，美国目前汽车保有量2.42亿辆。中国模具企业将面临巨大的发展机遇。

2．模具企业迎接挑战

　　中国汽车及零部件生产链各环节的工艺装备中表现最薄弱的是各类模具。10大类近80种汽车模具中，尤其以大型高精模具为突出。近10年，车型发展精度要求越来越高，由10年前的10mm,5mm工程向2mm工程实施。今后10年内，中国模具企业应主要抓住几种大型高精度模具，提高精度，提高效率。

　　与此同时，汽车模具企业优胜劣汰液也将集中出现。没有高精度和良好的质量作为保证的模具企业将很可能退出竞争的舞台。

二、模具企业的解决方案

1． 质量保障

　　“质量就是生命”是现代化企业的科学管理之本，坐标测量机正发挥着越来越重要的作用。不仅使用在传统的精密检测和产品质量控制上，更是产品开发、生产流程控制、模具制造方面必不可少的重要设备，也是企业不断提升效率的必要手段。三坐标测量机可以应用3D数模的输入，将成品模具与数模上的定位、尺寸、相关的形位公差、曲线、曲面进行测量比较，输出图形化报告，直观清晰的反映模具质量，从而形成完整的模具成品检测报告。 三坐标测量机以其高精度高柔性以及优异的数字化能力，成为现代制造业尤其是模具工业设计、开发、加工制造和质量保证的重要手段。

　　三坐标测量机在模具行业中的应用相当广泛，它是一种设计开发、检测、统计分析的现代化的智能工具，更是模具产品无与伦比的质量技术保障的有效工具。

2．精益管理

　　就各类模具企业的设计而言，绝大部分企业都具备了CAD,CAM,CAE等计算机辅助系统；就企业管理而言，都推行了“精益管理”；但我们产品一次调整合格率不到60%，而狄原模具厂的一次调整合格率超过80%；我们同样的加工设备制造C级轿车以上的成套外覆盖模具要满足2mm工程很难。因此必须加强中国汽车模具企业的精益管理。

三、模具企业如何选择三坐标测量机

　　如果一台坐标测量机正是你的工作所需，如何选择最好的？

　　首先要确定的是要购买那一种型号的三坐标测量机。根据测量机上测头安置的方位，有三种基本类型：垂直式、水平式和便携式。

　　垂直式坐标测量机 在垂直臂上安装测头。这种测量机的精度比水平式测量机要高，因为桥式结构比较稳固而且移动部件较少，使得它们具有更好的刚性和稳定性。垂直式三坐标测量机包含各种尺寸，可以测量从小齿轮到发动机箱体，甚至是商业飞机的机身。

　　水平式测量机 把测头安装在水平轴上。它们一般应用于检测大工件，如汽车的车身，以中等水平的精度检测。

　　便携式测量机 简化了那些不能移到测量机上的工件和装配件的测量，便携式测量机可以安装在工件或装配件上面甚至是里面，这便允许了对于内部空间的测量，允许用户在装配现场测量，从而节省了了移动、运输和测量单个工件的时间。

　　为使三坐标测量机保持稳固，在设计过程中，一般通过提高结构部件的横截面、加大空气轴承的距离、提高电机的驱动力量、基于重量和温度性能优化选择结构的材料来增加质量和刚性，提高测量精度、重复性及测量速度、加速度。这些原理也应用到一些水平式车间型坐标测量机上，这种系统把水平式测量机的灵活性和垂直式设计的高精度结合在一起。

　　水平测量的方向使得测量机在于水平式机床加工设备的搭配更为合理。它们尤其适合测量那些需要测量高精度测量的大的齿轮箱和发动机壳体。

　　转台的加入使四个轴成为可能，双臂配置也可实现，都可以测量到工件的各个方向。水平臂配置比较容易地装卸工件，小型的、车间型的水平臂测量机适于高速生产应用过程中。

四、优秀三座标测量机推荐

温泽测量仪器（上海）有限公司

温泽公司简介

　　WENZEL（温泽官方网站，温泽社区，温泽产品一览，温泽应用案例）（温泽）公司成立于1968年,公司总部位于德国巴阀利亚州。WENZEL（温泽）公司成立之初主要从事计量工具及其附件的生产。WENZEL（温泽）品牌产品覆盖了很多领域，由于选料考究，做工精良，质量上乘，在德国、以致欧洲有非常好的声誉。

　　上世纪70年代WENZEL（温泽）公司开始致力于生产三座标测量机,同样以优质可靠的产品享誉欧洲，并在技术上不断创新，屡获德国大奖。经过40年的不断发展，WENZEL（温泽）公司现有员工近500人,年产三座标约500余台,年产值8000多万欧元,到目前为止全世界共有温泽三座标测量机5000多台，大多分布在欧美等发达国家的汽车、飞机、航天和模具等领域，如奔驰、宝马、大众、通用、飞亚特、罗斯罗依斯等。WENZEL（温泽）公司现在已经成为世界最大三坐标制造商之一。

XOrbit 575技术描述

XOrbit575主要参数:

　　有效行程   x=500mm    y=700mm,   z=500mm
　　分辨率                  0.5μm
　　空间测量精度           E=2.7+L/300 (μm)
　　3D移动速度             520mm/sec
　　加速度                 2m/sec2
　　有效面积               800×1500mm
　　工作台承重              300 kg

工作环境:

　　不出故障的工作温度      15℃－30℃
　　保证精度的工作温度      20℃±2℃
　　温度梯度(容积)           1℃/m
　　温度梯度(时间)          18°C-22°C,ΔT 1K/h,1K/m,2K/d
　　相对湿度               40%～70%
　　电源                   220V±10%, 50HZ, 1000W
　　供气压力              6bar ～ 10 bar
　　耗气量                 70标准升/分钟

应用领域:

·　　生产领域,来料检验和传统质量保证
·　　各种自由曲面零件的测量
·　　批量和单个零件的测量
·　　可夹具装卸自动测量

特点:

·　　Y轴导轨和工作台加工成一体,以保证机器的长期稳定
·　　所有轴均采用预紧力环绕分布的空气轴承
·　　弹性防震垫
·　　结构紧凑的HT400操纵盒,通过操纵杆控制,有鼠标功能和标识灵敏的功能键，
·　　操纵杆的方向可以切换
·　　Y轴导轨配有防尘罩
·　　高速动态伺服驱动定位和磨擦传动系统
·　　三轴计数控制系统有智能的”前瞻”功能,使运动轨迹最优化
·　　人工温度补偿
·　　有两种可调速度选择模式(调节范围0-100%)内可通过操纵杆灵敏运动或CNC运动
