性能指标

测量行程: XxYxZ(mm) 460 x 510 x 420

外形尺寸:  LxWxH(mm) 970 x 1620 x 930

最大部件尺寸: (X/Y/Z) 600 x 750x 430

自重:190kg

被测工件最大重量: 227 kg

精度指标(mm) (根据ISO 10360坐标测量机的性能评定标准):

长度测量的最小允许示值误差MPEE:3+4L/1000 mm

分辨率: 0.001mm

测量速度: 760mm/s

空气压力: 4.8 to 8.3 bar

空气流量: 21liters/min

操作控制显示屏: 89 x118mm (带背景光).

该测量机系统是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。

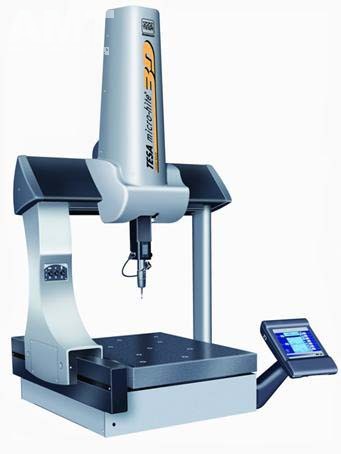

TESA的新型MICRO-HITE 3D测量机的精度可以达到微米,令人感到惊奇的是操作非常简单,即使操作者并不熟悉测量操作。该测量机所使用的测量软件REFLEX软件具有用户友好的界面操作方式,操作者在使用它几个小时后就可以测量复杂的工件。
· 主要特征KEY FEATURES:
- 获得专利的TESA光学读数头系统
- X向横梁三角形状结构,具有很好的稳定性
- REFLEX测量软件,操作简单,运行可靠
- 符合人机工程要求的设计 – 经过深入研究获得的结论
- 22个空气轴承保证了三轴无摩擦的运动
- 两种测头可供选择 – TESASTAR,触测力可调,TESASTAR-i机械分度式
- 柔性 – TESA MICRO-HITE 3D可配置精密的设备,如CCD摄像头,可改造成光学测量系统,作为非接触测量使用。
