HUANG

㈡ 贝氏体转变
1、贝氏体的组织形态及性能 过冷奥氏体在550℃- 230℃ (Ms)间将转变为贝氏体类型组织，贝氏体用符号B表示。 根据其组织形态不同，贝氏体又分为上贝氏体(B上)和下贝氏体（B下）。

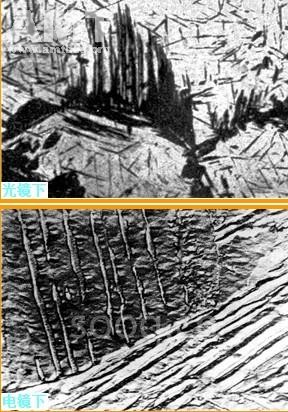

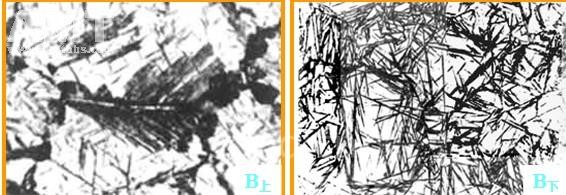

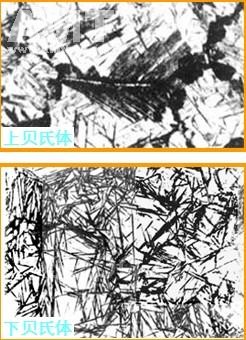

⑴ 上贝氏体 形成温度为550-350℃。 在光镜下呈羽毛状。 在电镜下为不连续棒状的渗碳体分布于自奥氏体晶 界向晶内平行生长的铁素 体条之间。

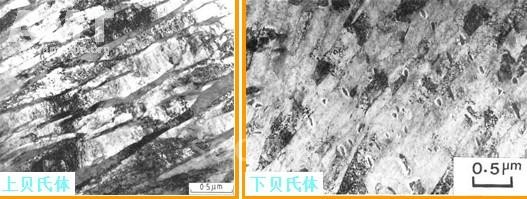

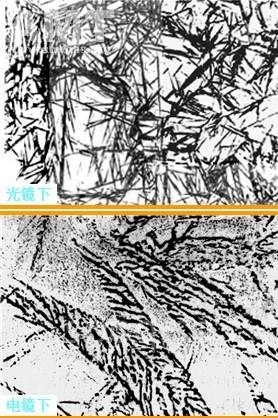

⑵下贝氏体 形成温度为350℃- 230℃ (Ms)。 在光镜下呈竹叶状。 在电镜下为细片状碳化物分布于铁素体针内，并与铁素体针长轴方向呈55-60o角。

上贝氏体强度与塑性都较低，无实用价值。下贝氏体除了强度、硬度较高外，塑性、韧性也较好，即具有良好的综合力学性能，是生产上常用的强化组织之一。

2、贝氏体转变过程 贝氏体转变也是形核和长大的过程。 发生贝氏体转变时，首先在奥氏体中的贫碳区形成铁素体晶核，其含碳量介于奥氏体与平衡铁素体之间，为过饱和铁素体。

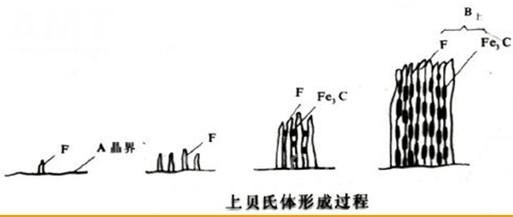

当转变温度较高（550-350℃）时，条片状铁素体从奥氏体晶界向晶内平行生长，随铁素体条伸长和变宽，其碳原子向条间奥氏体富集，最后在铁素体条间析出Fe3C短棒，奥氏体消失，形成B上 。

当转变温度较低（350- 230℃）时，铁素体在晶界或晶内某些晶面上长成针状，由于碳原子扩散能力低，其迁移不能逾越铁素体片的范围，碳在铁素体的一定晶面上以断续碳化物小片的形式析出。

贝氏体转变属半扩散型转变，即只有碳原子扩散而铁原子不扩散，晶格类型改变是通过切变实现的。

贝氏体转变属半扩散型转变，即只有碳原子扩散而铁原子不扩散，晶格类型改变是通过切变实现的。
