  V-40加工中心的操作与调试
一、实训目的
（1）熟悉了解台湾丽伟加工中心机床的操作面板和控制软件；
（2）掌握台湾丽伟加工中心机床的基本操作方法和步骤；
（3）进一步了解加工中心机床的结构组成、机械手换刀动作实现机理；
（4）熟练掌握程序的输入调试过程；
二、预习要求
认真阅读加工中心机床组成、换刀装置、位置调整、坐标系设定等章节内容。
三、实训理论基础
1．机床组成

台湾丽伟V-60型加工中心机床采用最新的FANUC-18M数控系统，能够控制的主要有X、Y、Z三坐标轴的联动（包括移动量及移动速度的控制，能进行直线、圆弧的插补加工控制），可选配第四轴；一些电器开关的通断（包括主轴正反转及停转、进给随意暂停和重启、选择暂停和程序跳段控制、急停及超程保护控制、刀库及其驱动）；主轴采用变频器实现无级调速；具有24把刀具的鼓轮式刀库、采用机械手气动换刀方式。该机床可用于轮廓铣削、挖槽、钻镗孔、刚性攻丝及其各类复杂曲面轮廓的粗、精加工等。可实现刀具半径补偿和刀长补偿。
2、刀库及其自动换刀装置
V-60加工中心机床使用鼓轮式刀库，刀库容量24把，采用任选选刀方式。换刀采用机械手气动方式，指令格式：Txx M6。换刀位置：第二参考点。换刀动作分解见图示。换刀时，Txx指令的选刀动作和M6指令的换刀动作可分开使用。

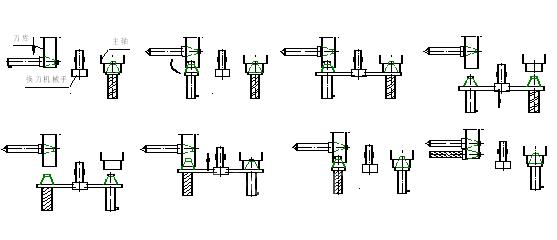

                               换刀机械手的换刀过程
编程格式基本同于XH713加工中心机床，只是自动换刀的程序代码可直接用TxxM6指令格式，且Txx指令与M6指令可分开使用。
四、实训仪器及设备
＜1＞  台湾丽伟V-60立式加工中心              1台
＜2＞     120x100x20金属板料                   1 块
＜3＞       基本装夹工具、刀具                   1套
五、实训内容及步骤
    ＜1＞回参考点操作
    ＜2＞手动位置调整操作
    ＜3＞MDI操作
＜4＞自动换刀操作
＜5＞钻镗固定循环程序调试与运行

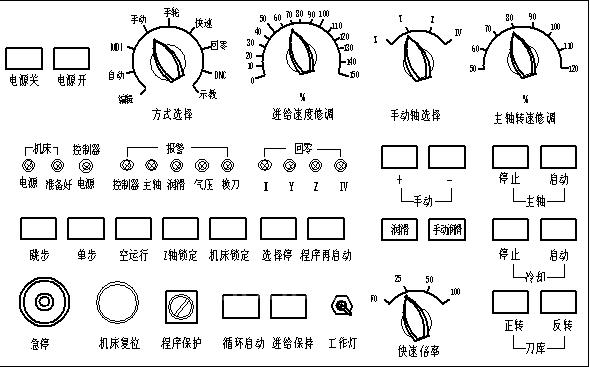

FANUC-18M数控系统采用图形操作面板，如图所示

                                   手动操作面板
（1）MODE SELECT（方式选择开关）： 选择操作方式的开关，有以下几种方式。
① 编辑（EDIT）           编缉方式
② 自动（MEM或AUTO）  存储运转方式（或称自动加工）
③ MDI                    MDI手动数据输入方式
④ 手动（JOG）            手动连续进给方式
⑤ 手轮                    手动连续进给方式
⑥ 快速                    快速进给方式
⑦ 回零（REF或ZRN）     手动返回参考点方式
⑧ DNC                     联机通信、计算机直接加工控制方式
⑨ 示教                    示教方式
