   MJ-50车床液压传动系统及换刀控制
液压传动系统（1）
     如图所示是MJ-50数控车床液压系统原理图。液压系统采用单向变量液压泵，系统压力调整至4MPa，由压力表显示。泵出口的压力油经过单向阀进入控制油路。机床卡盘夹紧与松开、卡盘夹紧力的高低压转换、回转刀架的松开与夹紧、刀架刀盘的正转反转、尾座套筒的伸出与退回动作都是由液压系统驱动的，数控系统的PLC控制液压系统中各电磁阀电磁铁的动作。

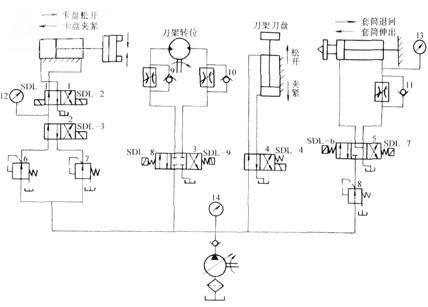

MJ-50数控车床液压系统原理图例

液压传动系统（2）
     在图中，２位４通电磁阀１控制主轴卡盘的夹紧与放松，电磁阀２控制卡盘的高压夹紧与低压夹紧的转换。当卡盘处于正卡（也称外卡）且在高压夹紧状态下时，夹紧力的大小由减压阀６来调整，由压力表12显示卡盘压力。系统压力油经减压阀６→电磁阀（左位）→电磁阀１（左位）→液压缸右腔，活塞杆左移，卡盘夹紧。这时液压缸左腔的油液经电磁阀１（左位）直接回油箱。反之，系统压力油经减压阀６→电磁阀２（左位）→电磁阀１（右位）→液压缸左腔，活塞杆右移，卡盘松开。这时液压缸右腔的油液经电磁阀１（右位）直接回抽箱。当卡盘处于正卡且在低压夹紧状态下，夹紧力的大小由减压阀７来调整。系统压力油经减压阀７→电磁阀２（右位）→电磁阀１（左位）→液压缸右腔，卡盘夹紧。反之，系统压力油经减压阀７→电磁阀２（右位）→电磁阀１（右位）→液压缸左腔，卡盘松开。
