　　分析了当前中小型异步电动机CAD和电机产品数据的特点，提出了建立电视CAD和PDM系统的思想和技术路线。采用面向对象的、可视化的C++Builder6.0和MSSQLServer，完成了窗口设计、数据收集以及建库的工作。
　　一、引言
　　目前，我国中小型电机行业主要企业单位约有345家，从业人数30万人以上，75%的电机产品为中小型异步电动机。每个具有一定规模的企业，均拥有大量的工程图纸。设计方案及相关技术文献和试验结果等产品数据，如何有效的管理和充分地利用这些资料，己成为企业迫切需要解决地问题。在Windows环绕平台上建立可视化电机CAD系统，建立产品数据管理系统(ProductDataManagementPDM)。以产品地生产过程(产品设计-工艺设计-产品制造产品销售)为主线，通过计算机网络技术和数据库技术，实现各种资料数据地共事，为企业有关人员提供网络化和智能化服务，达到降低成本、提高产品质量、缩短产品开发周期，键高企业管理水平地目的。这也是企业CAD发展地必由之路。
　　二、系统功能

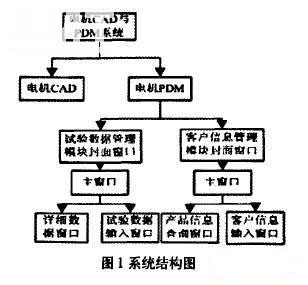

　　中小型异步电动机CAD及PDM系统，集电机CAD与产品数据管理功能于一体，是在实现电机CAD功能的同时，对电机设计方案、相关技术文件、试验结果和用户要求等产品数据，进行网络化和智能化管理，实现设计方案。产品数据的共享。系统分成两个部分，电机CAD与电视PDM系统。其结构设置如图1所示。

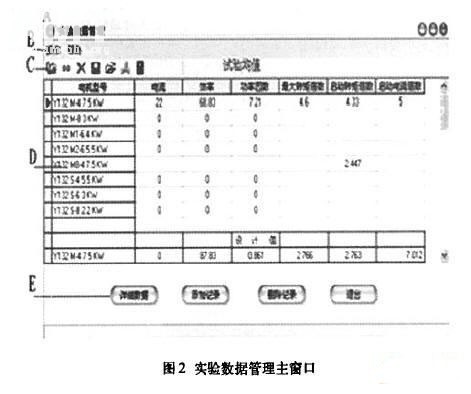

　　其中电机CAD系统负责电机电磁设计。电机PDM系统就是对产品数掘进行管理。包括试验数据管理和客户信息管理。如图l所示，试验数据管理的窗口设置如下。(l)软件启动的时候显示封面窗口。输入用户名与密码。按确定进入主窗口。(2)主窗口。列出系列电机的试验数据的平均值，供用户查询；(3)详细数据窗口，列出某一型号电机历次试验数据结巢，(4)试验数据输入窗口，实现新试验数据输入或者已有数据的修改。
　　1、CAD功能
　　在当前，随着科学技术的发展，对电机CAD软件的要求也越来越南，除r要求计算准确、功能齐全外，还要求界面友好和操作方便。中小型异步电机CAD和PDM系统的电机CAD功能就是从用户的实际需要出发，体现以人为本的精神，从使用者的角度考虑窗口设置，融合可视化技术和数据库技术来设计和开发，系统采用双向链式菜单控制结构和图形窗口操作方式，具有操作简便、方便直观。
　　图文并茂的特点，具有界面简洁、工程实用、面向Windows可视化设计的特点。
　　2、产晶数第管理(PDM)功能
　　中小型异步电机CAD和PDM系统中产品数据管理(PDM)包括电机产品的设计方案。试验数据和客户信息数据三个方面数据的管理。系统应用数据库伎术，在常规的管理电机技术条件和设计数据基础上，实现对实验数据和客户信息等产品数据的管理和共享。系统还将数据库技术和网络技术结合，实现试验工程师和设计工程师共享彼此的数据结果。同样通过这些数据结果，电机厂生产管理人员可以及时总结生产经验，发现生产过程中出现的问题，通过这些数据结果，电机厂销售人员可以及时掌握电机的设计和制造水平，有效地向用户推销电机产品。
　　(1)验数据管理
　　辅助电机实验人员记录、管理电机实验产生的数据，主要是电机的6个基本参数:相电捷、效率、功率因数、最大转矩倍数、启动转矩倍数、启动电流倍数。这些参数以数据库的形式存储于本地计算机和网络服务器中。
