轴网是CAD绘图中建筑物单体平面布置和墙柱构件定位的依据，是由轴线与轴号、尺寸标注组成的平面网格。

绘制轴网

设计师习惯于先创建好轴网，然后绘制建筑图纸，这样有利于提升绘图效率。在中望CAD建筑版中，运行左侧菜单栏中的轴网柱子——绘制轴网，弹出如下对话框：

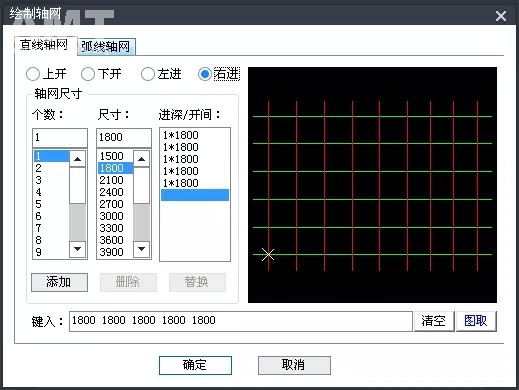

图/中望CAD建筑版快速绘制轴网

绘制轴网分直线轴网和弧线轴网两种。直线轴网中的轴网尺寸可以直接添加、键入，也可以通过选取原有图纸中的尺寸信息。弧线轴网中的设置与直线轴网相同。这两种类型的轴线都可以在右侧图框中即时预览。

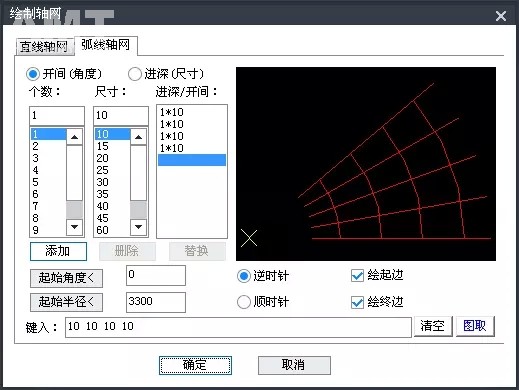

图/中望CAD建筑版即时预览轴网效果

部分设计师习惯先绘制图纸再建立轴网，因为具体的方案设计中需反复修改平面图，使用轴线定位不是很方便。此时，使用中望CAD建筑版提供的墙生轴网功能，可以在图纸上先进行设计绘图，待平面方案确定后，利用墙生轴网的功能直接生成轴网，然后添加标注，就可以得到完整的建筑图纸。

墙轴线是按墙体绘制中的基线生成的，所以在画墙时需要设置自己的基线选项。

图/中望CAD建筑版的墙生轴网功能

轴网标注

绘制完轴网后，就需要进行标注了。你可以选择起始轴号的状态，如数字、字母大小写等，也可选择单侧标注与双侧标注进行轴号的标注。在中望CAD建筑版中，使用轴网标注命令可以一步完成轴号和尺寸的标注，但这二者却是独立存在的不同对象，不能进行联动编辑，在修改轴号与尺寸时需要注意。

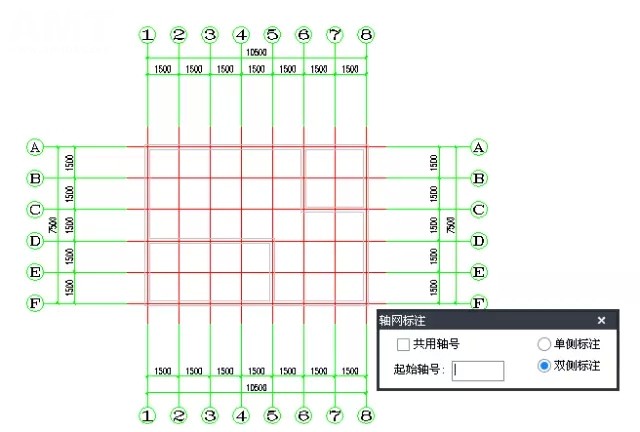

图/中望CAD建筑版快速完成轴网标注

修剪轴网

利用轴号标注与添加轴线等进行轴网的标注修改后，整个设计图纸就基本完成了。由于绘制了一系列的墙梁板柱等对象，线条综合交错，这一阶段的图纸显得点乱。此时，使用中望CAD建筑版的智剪轴网功能：点中轴网，右键选择智剪轴网，选择整张设计图纸点确定，图纸中不必要的线段就被自动消减掉了，图纸变得简洁清晰。

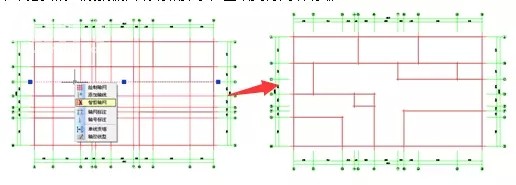

图/中望CAD建筑版智剪轴网让图纸清晰简洁
