         如何灵活、快速设计企业所需要的轮毂三维CAD模型，是轮毂制造厂家和CAD设计师们共同关心的问题。基于中望3D实现快速设计汽车轮毂的应用。

　　汽车轮毂设计是汽车CAD造型设计中一个举足轻重的环节，如何灵活、快速设计企业所需要的轮毂三维CAD模型？成为轮毂制造厂家和CAD设计师们共同关心的问题。本文专访某汽车行业的资深三维CAD工程设计师Joe，以三维CAD软件中望3D 2013为例，为大家展示如何快速绘制汽车轮毂。

　　汽车三维CAD设计师Joe表示，进行轮毂的三维CAD设计，可通过轮毂基体创建、轮幅创建、把轮幅和轮毂基体做布尔加运算、旋转切除轮毂花纹、用倒圆角功能做最后的倒圆角修饰等五大步骤进行。在这几个步骤上，对比其他三维cad设计软件，中望3D的操作流程更加简易清晰：基体与轮幅独立快速建模，最后做一个布尔加运算就可以完成主体建模，即可实现轻松完成快速绘制过程：

　　1.第一步：轮毂基体创建

　　a.打开中望3D界面，插入草图绘制轮毂外形截面。

　　b.用中望3D旋转功能以X轴作为旋转轴产生造型基体。

　　2.第二步：轮幅创建

　　a.使用中望3D草图功能绘制轮幅的截面轮廓

　　b. 旋转功能以X轴作为旋转轴产生轮幅形状

　　c.切割轮幅空隙，草图绘制下图形状作为拉伸切除的对象

　　d.用中望3D阵列功能阵列复制切除特征

　　e.草图绘制安装孔截面轮廓，旋转切除出安装孔，阵列得出8个安装孔

　　3.第三步：使用布尔运算把轮幅和轮毂基体做布尔加运算

　　4.第四步：旋转切除轮毂花纹

　　a.绘制花纹形状

　　b.利用中望3D草图旋转切除得到轮毂花纹，阵列共8个切除特征

　　5.第五步：用倒圆角功能做最后的倒圆角修饰

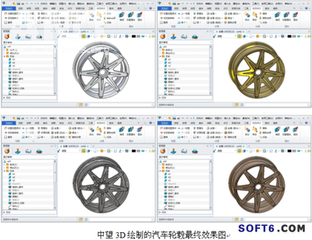

至此，经过几个步骤的绘制，汽车轮毂效果图完工（如下图）。

　　通过演示如何用三维CAD中望3D用基体与轮幅独立快速建模，最后做一个布尔加运算就可以完成主体建模等步骤绘制汽车轮毂，国产三维CAD软件所表现出来的强大造型、曲面、曲线建模功能，已经非常成熟，而且能满足制造业企业的使用需求。值得注意的是，中望3D 2013最新版本中加入的直接输出到“3D打印机”（Print3D）的功能，该功能让用户能够非常方便快捷地与3D打印机交互，自动输出快速打印，对比传统模具制作，企业可以更快成型出模，从几周的时间成本缩短到1天或更短时间，大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印，请关注中望3D官网相关信息。本文的轮毂三维CAD图纸免可以费下载，欢迎登陆中望技术社区的中望3d图纸交换区
