沈盼捷

　　目前，我国航天产品已经逐渐步入高密度发射时期，各类航天产品的制造需求量逐年递增，迫使航天制造企业产能必须大幅提升。
　　航天典型零件目前最常采用的是高强度铝合金材料（例如2A12），属于易切削塑性材料，强度和硬度较低，熔点低，导热性好，抗拉强度低。高强度铝合金虽具有良好的可切削性，但由于航天产品结构件具有形状结构复杂、材料去除量大、薄壁易变形等特点，且对零件加工精度、质量及加工效率等各方面具有更高的要求，因此，一直以来航天制造业也持续进行高强铝合金的高效切削加工研究。高效加工是以高速加工技术和切削工艺优化相结合的新工艺，是解决航天复杂整体结构件的关键技术。高效加工技术的特征是加工过程中的高材料去除率和短的单件加工时间，并通过切削参数优化，保证加工精度和表面质量。
　　高效加工方案
　　1 加工系统优化
　　高速高效加工相比普通加工对整个加工系统具有更高的要求。在航天整体结构件数控铣削加工过程中，要保证零件加工质量和加工精度，提高加工过程的材料去除率，首先必须针对由机床-刀具-工件及其相互间接口（刀柄和夹具）组成的切削加工系统进行系统优化，保证高速切削过程中整个系统的稳定可靠。
　　1.1 机床
　　高速切削加工对机床的要求主要包括以下方面：

        （1）机床结构要有优良的静、动态特性和热态特性；
　　（2）主轴单元能够提供高转速、大功率、大扭矩；
　　（3）进给单元能够提供大进给速度。
　　必要时，可通过对切削加工系统进行模态分析试验，获取铣削加工系统动态性能参数，为求解铣削加工动力学模型和预测加工稳定性提供相应的基础数据。
　　1.2 刀柄
　　对于高速加工刀具与刀柄选用，首先应考虑使用的安全性，否则会破坏机床主轴，甚至发生安全事故。高速切削加工对刀具和刀柄的选用要求主要包括以下方面。
　　（1）刀具的许用速度必须大于等于实际加工速度。
　　（2）高速加工刀具和刀柄必须满足动平衡和径向跳动的要求，一般应达到G6.3或G2.5以上要求。
　　经动平衡测试（见图1），液压刀柄和刀具、强力动平衡式刀柄和刀具能够达到G2.5的动平衡精度要求，而弹簧夹头式刀柄和刀具能达到G6.3的动平衡精度要求，但达不到G2.5的动平衡精度要求。
　　在分别对强力动平衡式刀柄、弹簧夹头刀柄、柄液压式刀柄进行最大径向位移跳动测量（见图2）时发现，强力动平衡式刀柄具有最小径向跳动（见图3）。
　　
　　

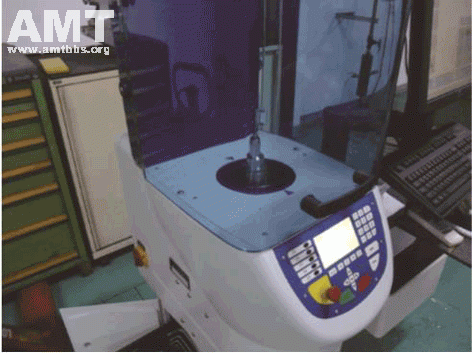

　　图1  刀柄和刀具的动平衡检测




　　

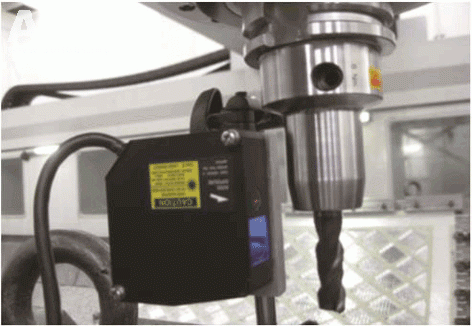

　　图2  径向位移跳动测量现场图




　　

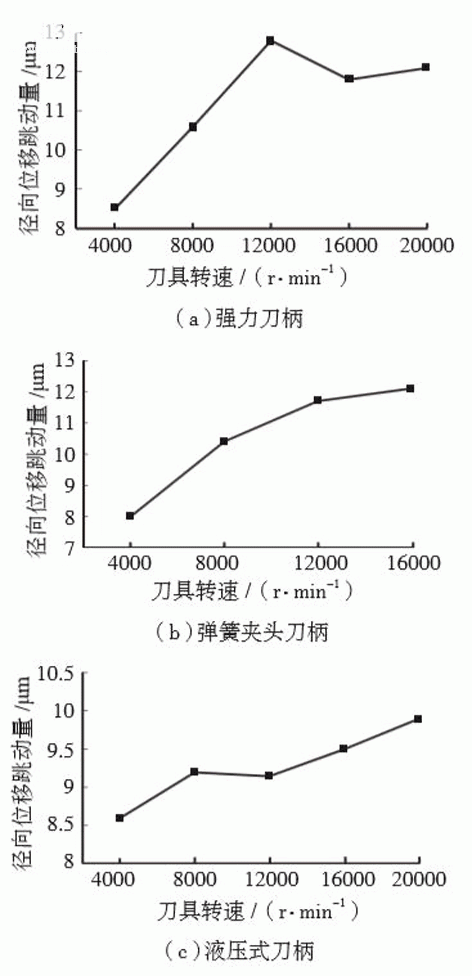

　　图3  不同刀具、不同转速下的最大径向位移跳动量

        从径向位移跳动测量试验中可以看出，在刀具转速为20000r/min的条件下，选用了动平衡质量精度达到G2.5等级的强力刀具与刀柄。经过径向位移跳动检测，当机床主轴转速达到20000r/min时，刀具的最大径向位移跳动量为10.95~12.05μm，满足高速精密加工中刀具径向跳动量要求。
　　（3）在高速加工中要求刀柄具有更高的夹持力。
　　图4给出了HSK系列中常用的液压刀柄、强力刀柄和热缩刀柄能达到的最大扭矩对比，从图中可以看出，若采用普通的弹簧夹头ER32所能达到的最大扭矩仅为196N·m，采用液压刀柄HYDRO32所能达到的最大扭矩为441N·m，采用热缩刀柄所能达到的最大扭矩为784N·m，与强力刀柄MAXIN20所能达到的最大扭矩相同。
　　
　　

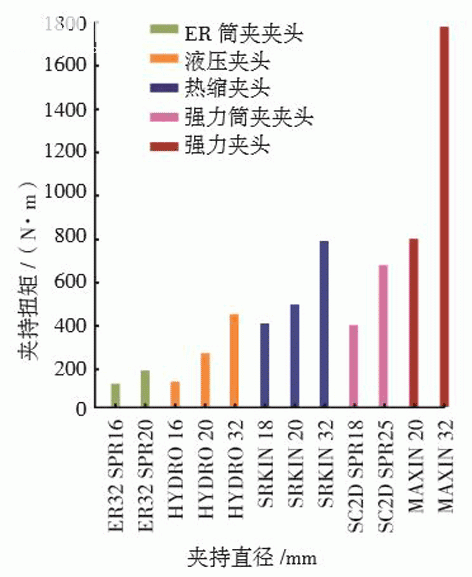

　　图4  不同夹紧方式最大扭矩对比

        综上所述，强力动平衡刀柄具有高动平衡精度、小径向跳动，适合用于高速高精加工。另外，采用热缩刀柄亦能获得较高的动平衡精度，较低的刀柄重量，以及较高的刀具夹持力。
　　1.3 装夹系统
　　高效加工专用工装不但要保证高速切削时有效夹紧定位，同时还应考虑方便实现快速定位夹紧，其设计要点主要包括以下几个方面。
　　（1）工装与工件的定位接触面积尽可能大，同时在工件上选择尽可能大的平面(或曲面)作为定位面，并提高该定位面的加工精度要求，确保工件定位面与夹具基准面自然、紧密贴合，增大接触刚度。
　　（2）对刚性较差的薄壁零件常采用过定位方式定位，特别是在刚性薄弱处要加支撑，以提高工件的工艺刚度。
　　（3）在保证可靠夹紧的前提下，采用尽可能小的、均布的夹紧力，适当增加夹紧点的数目和增大夹紧力的作用面积。在零件刚性好的方向施加夹紧力，并且作用于刚性好的表面上。
　　目前制造业普遍采用的装夹夹具主要有机械式、液压可调式、真空吸附式、气压式等。相较于传统手动机械装夹夹具，液压、真空吸附和气动夹具具有可实现自动化、装夹效率高、夹紧力可控等特点，更适合高效加工。
　　真空吸附夹具夹紧力较小（其单位压力不超过一个大气压，即小于105Pa），但分布均匀，适用于夹紧任何具有较光滑表面的物体，特别是非金属类不适合夹取的弱刚性大型薄壳工件的精车、磨削、抛光等小余量去除加工。但真空吸附夹具对与夹具接触的工件表面粗糙度及轮廓尺寸要求较高。
　　液压可调夹具，能实现夹紧原件姿态、状态的实时可调可控，可保证刀具切削轨迹的连续性；此外，还可以改变或更换夹具的部分组件来改变夹具结构，以适应不同零件的加工装夹要求，具有更广泛的适用性。
　　气压夹具能够实现液压夹具功能，并达到足够大的压紧力，与液压夹具不同的是，气压夹具采用空气压力作为动力源。
　　2 加工工艺改进
　　粗加工的主要目的是去除材料，为精加工留合适的余量，因此粗加工一般不需要考虑工件的尺寸精度、表面质量以及变形问题，只要机床的功率允许，可以从多方面提高生产效率。
　　零件的精加工与粗加工有一定区别，在精加工中需要充分考虑装夹、走刀、工艺参数对零件内部应力的影响以及切削时切削力、切削热对零件结构的影响，控制变形，避免由于效率提升引起变形，造成零件精度及表面质量破坏。
　　2.1 切削刀具
　　选择更加合理的刀具可以直接提高生产效率。铝合金材料的切削加工对刀具材料要求不高，一般采用硬质合金铣刀即可，涂层可使用无涂层或金刚石涂层。在粗加工中由于不必考虑精度及质量问题，可以最大限度高效切除金属材料，因此可以选择大直径刀具，减少走刀次数，缩短走刀时间。另外，在粗加工中尽量选择密齿刀具替代疏齿刀具，可以增加每转进给量，在相同的转速下切削速度可以得到增加。在精加工中，除了考虑材料高效去除的问题，还应充分考虑薄壁构件在切削中受力变形控制问题。航天铝合金薄壁件精加工宜选用K系列硬质合金刀具（相当于我国原钨钴类，主要成分为WC+Co，代号为YG）。刀具前角不能太小，否则增大了切削变形和摩擦力，前刀面磨损加大，降低刀具使用寿命。切削试验表明：在高速铣削AlCuMgPb时前角每减少1°，则切削力增加1%。为此一般推荐使用γ0为12°左右。刀具后角的选取会影响刀具刚度，为了减少刀具和工件之间的摩擦，后角一定要选得大一些，必要时可采用双倒棱后角，在增大后角的同时保证刀具刚度。刃倾角影响了切屑流出的方向和各切削分力的大小，在铝合金切削时宜选用较大的刃倾角。在高速铣削铝合金时，一般推荐使用λs为20°~25°。此外，刀尖圆弧半径的选择应适当，刀齿不能太密，便于切屑排出，有利于进给量进一步提高，防止冷作硬化层，延长刀具使用寿命
