一、CAD图形或表格复制到WORD、EXCEL的步骤

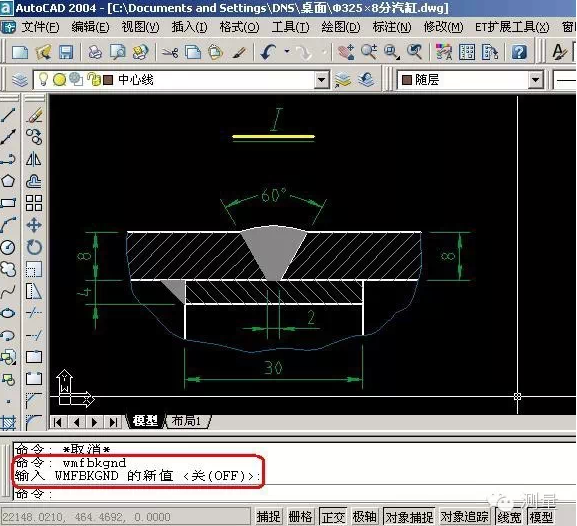

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，
如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；

2、选择需要复制的图形，用“复制”工具进行复制；

3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；

4、粘贴最初的效果如下图；

5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；

6、裁剪和缩放后的效果如下图；

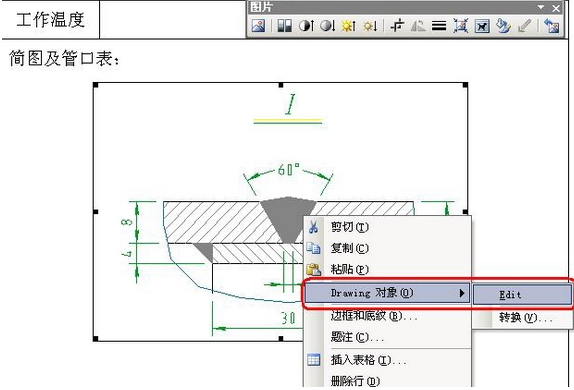

7、如图形需要修改，可按下图的方法回到CAD进行修改即可；

复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤

1、选择需要复制的图形或表格，用“复制”工具进行复制；

2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；

3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；

4、选择粘贴插入点，粘贴后效果如下图；

5、粘贴后的线条或文字可以在CAD直接编辑，如下图；

CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；

2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；

3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。
