第四章 创建和编辑二维图形对象(二)

1.椭圆和椭圆弧的绘制
Ø功能区：【常用】标签|【绘图】面板|【椭圆】按钮  或|【椭圆弧】按钮
Ø命令行：ellipse
Ø命令行：el（简化命令）

2.构造线的绘制
Ø功能区：【常用】标签|【绘图】面板|【构造线】按钮
Ø命令行：xline
Ø命令行：xl （简化命令）

改变图形的位置和大小
3.移动命令
Ø功能区：【常用】标签|【修改】面板|【移动】按钮
Ø命令行：move
Ø命令行：m（简化命令）

4.对齐命令
Ø功能区：【常用】标签|【修改】面板|【对齐】按钮
Ø命令行：align

5.拉伸命令
Ø功能区：【常用】标签|【修改】面板|【拉伸】按钮
Ø命令行：stretch
Ø命令行：s（简化命令）

6.拉长命令
Ø功能区：【常用】标签|【修改】面板|【拉长】按钮
Ø命令行：lengthen
Ø命令行：len（简化命令）

7.对边、角、长度的编辑
Ø打断图线
Ø合并对象
Ø圆角和倒角
Ø分解对象

8.打断图线
Ø功能区：【常用】标签|【修改】面板|【打断】按钮  或【打断于点】按钮
Ø命令行：break
Ø命令行：br（简化命令）

9.合并对象
Ø功能区：【常用】标签|【修改】面板|【合并】按钮
Ø命令行：join
Ø命令行：j（简化命令）
Ø合并直线
Ø合并圆弧
Ø与多段线合并

10.圆角和倒角圆角
Ø功能区：【常用】标签|【修改】面板|【圆角】按钮
Ø命令行：fillet
Ø命令行：f（简化命令）

11.倒角
Ø功能区：【常用】标签|【修改】面板|【倒角】按钮
Ø命令行：chamfer
Ø命令行：cha（简化命令）

12.分解对象
Ø功能区：【常用】标签|【修改】面板|【分解】按钮
Ø命令行：explode
Ø可以分解的组合对象如块、矩形、圆环、多边形、多段线、标注、多线、图案填充、三维网格、面域等

13.多段线的绘制与编辑
Ø功能区：【常用】标签|【修改】面板|【编辑多段线】按钮
Ø命令行： pedit
Ø命令行：pe（简化命令）

14.样条曲线的绘制
Ø功能区：【常用】标签|【绘图】面板|【样条曲线】按钮
Ø命令行：spline↙

15.图案填充与编辑Ø使用图案填充和渐变色对话框
Ø使用工具选项板
Ø图案填充编辑

16.使用图案填充和渐变色对话框
Ø功能区：【常用】标签|【绘图】面板|【图案填充】按钮
Ø【图案填充创建】专用功能区上下文选项卡
Ø拖动【工具选项板】中的图案填充
Ø命令行：bhatch
Ø命令行：bh（简化命令）

17.使用工具选项板
Ø 功能区：【视图】标签|【选项板】面板|【工具选项板】按钮
Ø命令行：toolpalettes

18.图案填充编辑
Ø 功能区：【常用】标签|【修改】面板|【编辑图案填充】按钮 ；
Ø命令行：hatchedit ↙
Ø在“图案填充”对象上单击，可激活【图案填充编辑器】专用功能区上下文选项卡

19.创建边界与面域
Ø创建边界
Ø创建面域

20.创建边界
Ø 功能区：【常用】标签|【绘图】面板|【边界】按钮
Ø命令行：boundary

21.创建面域
Ø功能区：【常用】标签|【绘图】面板|【面域】按钮
Ø下拉菜单：【绘图】|【面域】命令
Ø命令行：region

22.GRIPS菜单
ØGRIPS 菜单即快捷菜单，是加速绘图速度、方便用户使用的一种有效工具。在屏幕的不同区域上单击鼠标右键，可以显示不同的快捷菜单，用户可以从中选择要执行的命令。通常快捷菜单包含：重复执行输入的上一个命令、取消当前操作、显示用户最近输入的命令列表、剪切、复制、粘贴等等。

高级选择集
23.选择集模式
Ø【应用程序】按钮：【选项】按钮
Ø绘图区域右键快捷菜单中选择【选项】
Ø命令行 ：options

24.循环选择
Ø在命令行提示“选择对象”时，将拾取框放置在预选择对象附近，使其中某个对象亮显。
Ø按住 SHIFT 键并连续按空格键，可以在这些对象之间循环。当所需对象亮显时，单击以选择该对象。

25.快速选择
Ø功能区：【常用】标签|【实用工具】面板|【快速选择】按钮
Ø命令行：qselect
Ø快捷键：按右键从快捷菜单中调用

26.编组
Ø命令行：group
Ø命令行：g（简化命令）

27.对象选择过滤器
Ø命令行：filter
Ø命令行：fi（简化命令）

28.参数化图形
ØAutoCAD 2010开始新增的参数化绘图功能，通过基于设计意图的图形对象约束来提高设计能力。几何和尺寸约束确保在对象修改后还保持特定的关联及尺寸关系。

29.几何约束
Ø几何约束可以确定对象之间或对象上的点之间的关系。

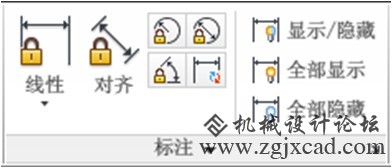

30.标注约束
Ø标注约束可以确定对象、对象上的点之间的距离或角度，也可以确定对象的大小。

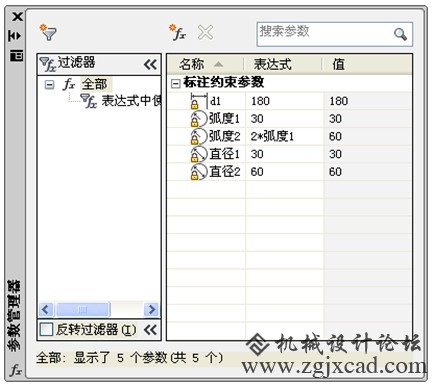

31.参数管理
Ø管理面板包含删除约束和参数管理器，删除约束可以删除指定对象上的所有约束。参数管理器，除了可管理尺寸约束外，还可以创建和管理自定义参数。
